# 引言

代码生成是帮助开发者快速生成通用增删改查的工具，一般情况生成后的代码部署后即可运行。

然后对生成后的代码进行布局调整，增加业务代码，实现您的业务。极大地简化了您的基础重复代码编写时间。

# 数据库表设计

# 方式一：在线设计建模

数据库表动态管理模块（Data/Dynamic Base Manage）简称 DBM，菜单：数据管理 -> 数据表管理。

该功能可实现类似数据库管理工具客户端的功能，通过 Web 界面，即可维护数据源、数据表、数据字段、索引等。

目前已完成支持的数据库有：MySQL、Oracle、Sql Server、PostgreSQL、达梦数据库、人大金仓。

后续还会继续支持更多类型的数据库，本模块具有良好的扩容性，方便支持其它类型数据库。

特点：

• 基于 Liquibase 实现，生来具有的跨数据库支持，多数据库扩展性
• 自动根据通用字段数据类型，映射为不同类型数据库下的字段类型
• 支持根据表描述和字段描述的拼音，自动生成表名和字段名，方便快捷
• 支持变更数据表名、字段名、表描述、列描述、类型、主键、必填等
• 支持数据表有数据的时候、字段有索引的时候，进行字段类型变更、增加必填属性
• 支持不同类型数据库下的，日期类型、数值类型的字段默认值自动化处理
• 支持自定义配置字段类型，通过字典管理快捷增加通用数据类型
• 支持快速添加常用字段（如：创建者、创建时间、更新者、更新时间、组织编码、树表字段、自定义等）
• 支持快速添加常用字段的索引，方便快速维护，提高数据查询分析性能
• 支持通过其它数据库管理工具增减数据字段和索引后的自动同步到 DBM 模块
• 支持用户维护数据表、数据字段、数据字典的记录留痕，显示修改前后的数据，方便追溯
• 支持离线库单元测试，快捷指定数据变更数据，生成不同类型的数据库 DDL
• 支持对创建和导入的数据表，通过分页方式快捷的查看预览表中的数据
• 支持动态管理多数据源，管理其它数据源下的表，支持连接池配置
• 支持严格的权限控制，必须有最高级别的管理人员才可维护数据表
• 支持导入现有数据表，方便纳入 DBM 进行管理
• 支持数据表业务分类，方便分类管理

功能：

• 数据表管理：对数据库中的物理表进行管理维护，新增或更改表和字段、导入现有表、数据分页查询。
• 数据表索引管理：对数据表进行索引维护、自动生成索引名称，提高查询性能。
• 数据表分类：对业务进行分类管理，方便对数据表、动态功能等的业务进行分类。
• 数据源管理：动态维护系统数据源，支持多种数据库数据源，除了系统内置外还可以自定义，支持连接池配置。
• 修改历史留痕查询：方便进行操作审计，追溯操作者对数据表的更改记录，修改前和修改后的记录。
• 通用字段组维护：快捷添加业务上的通用字段，如状态、创建者、创建时间等。

该功能可作为动态表单和列表的底层数据结构的界面维护，动态的背后必须有强大的数据结构支撑。

操作手册

1、数据表管理

进入菜单：数据管理 -> 数据表管理

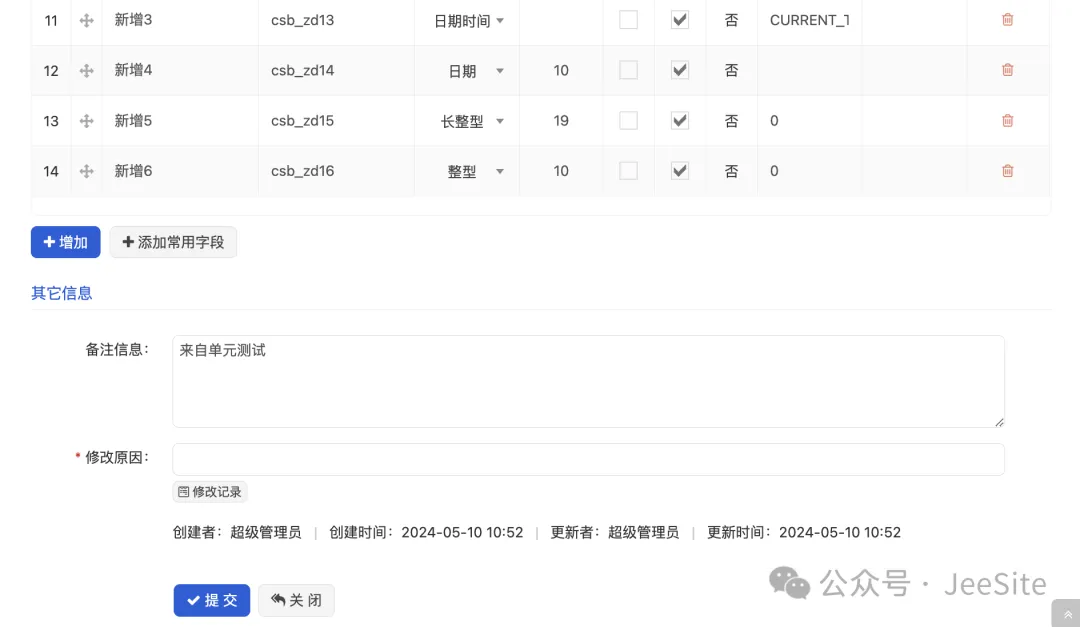

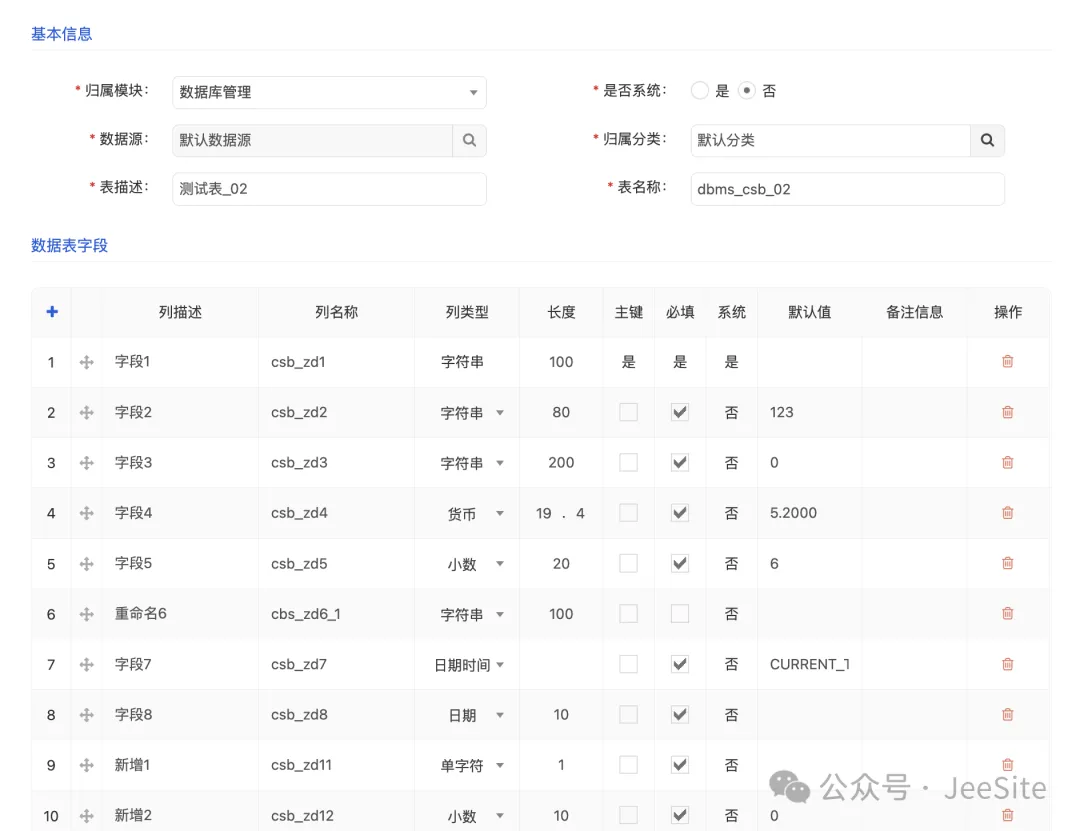

1）新增和编辑：

填写表描述或列描述后，自动根据拼音生成表名称或列名称。如果是修改操作，则不会进行自动生成表名和列名，防止更改描述后又被覆盖。 保存后，系统会自动进行比较修改的内容，仅对更改的内容生成DLL语句并执行，实现更改到数据库的物理数据表中。 有些数据库不支持带数据的物理表修改字段类型，JeeSite会自动处理进行创建临时字段完成更改类型。 安全提示：保存前会要求填写修改原因，并给与安全提示，防止误操作，如果有对数据字段进行删除操作，还给与二次提示。

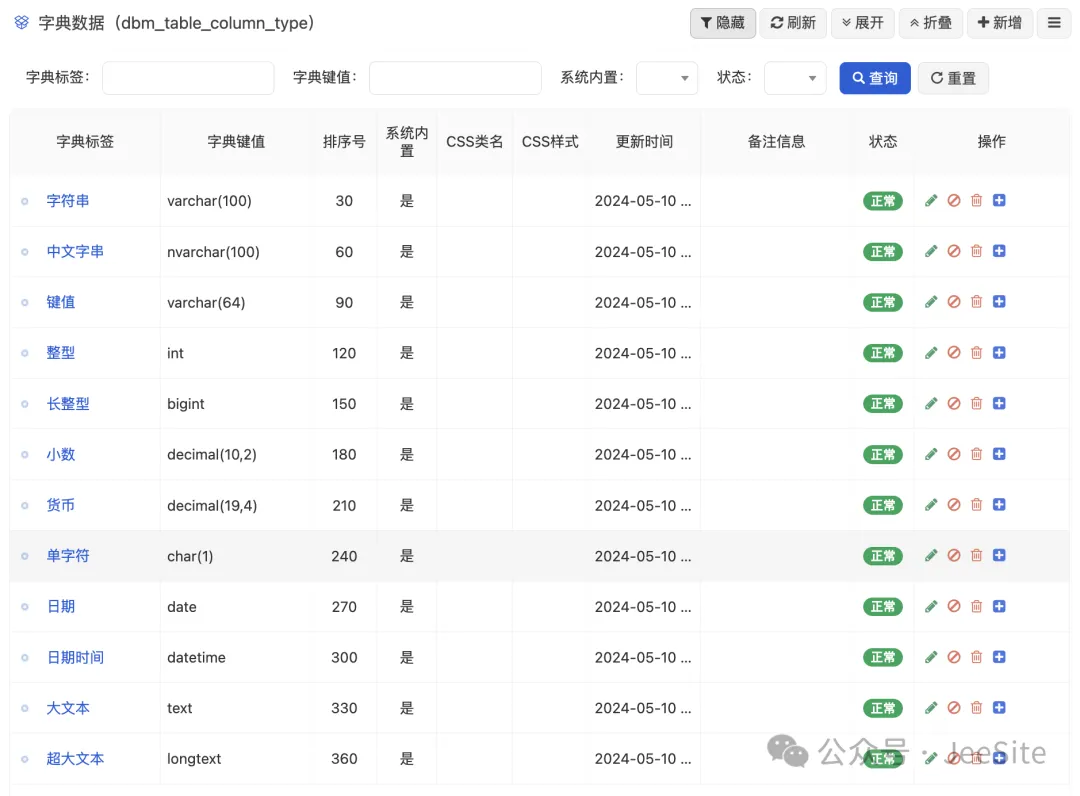

2）字段类型：支持自定义增加

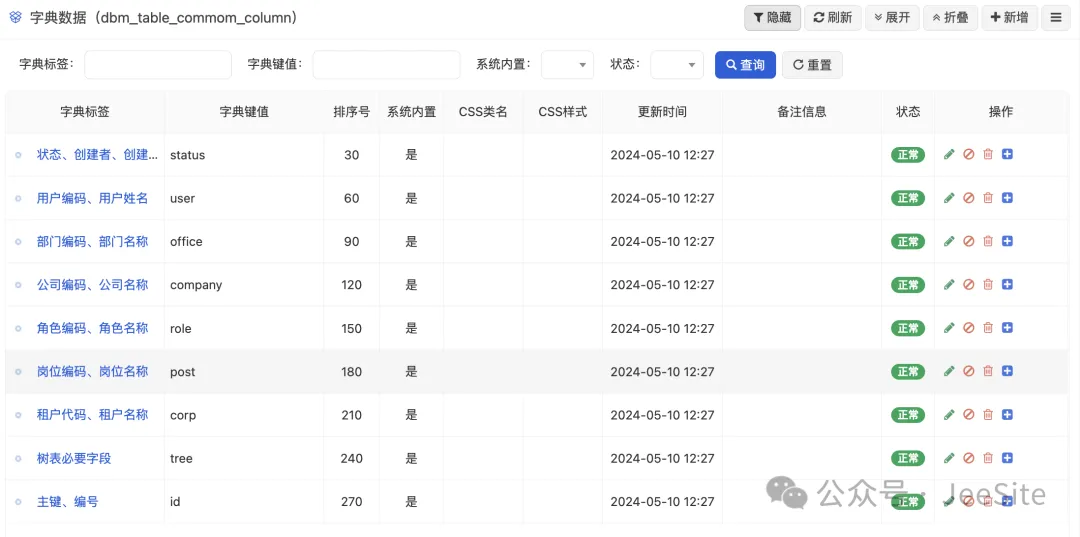

3）表常用字段：支持自定义

举例：（实现 AddCommonColumn 接口）

public class StatusCommonColumn implements AddCommonColumn {
​
  @Override
  public List<DbmTableColumn> getColumns() {
    List<DbmTableColumn> list = ListUtils.newArrayList();
    list.add(createColumn("状态", "status", "char(1)", true, true));
    list.add(createColumn("创建者", "create_by", "varchar(64)", true, true));
    list.add(createColumn("创建时间", "create_date", "datetime", true, true));
    list.add(createColumn("更新者", "update_by", "varchar(64)", true, true));
    list.add(createColumn("更新时间", "update_date", "datetime", true, true));
    list.add(createColumn("备注", "remarks", "nvarchar(600)", false, true));
    return list;
  }
​
  @Override
  public List<DbmTableIndex> getIndexes() {
    List<DbmTableIndex> list = ListUtils.newArrayList();
    list.add(creatIndex("状态(status)", "status", false));
    list.add(creatIndex("创建者(create_by)", "create_by", false));
    list.add(creatIndex("创建时间(create_date)", "create_date", false));
    list.add(creatIndex("更新者(update_by)", "update_by", false));
    list.add(creatIndex("更新时间(update_date)", "update_date", false));
    return list;
  }
}

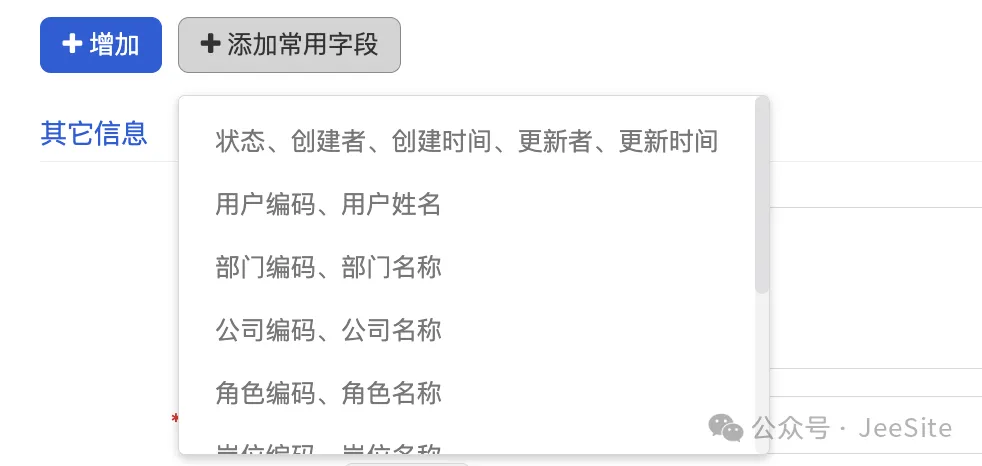

添加后，即可在界面上进行选择：如果点击多次系统会进行校验给与提示。

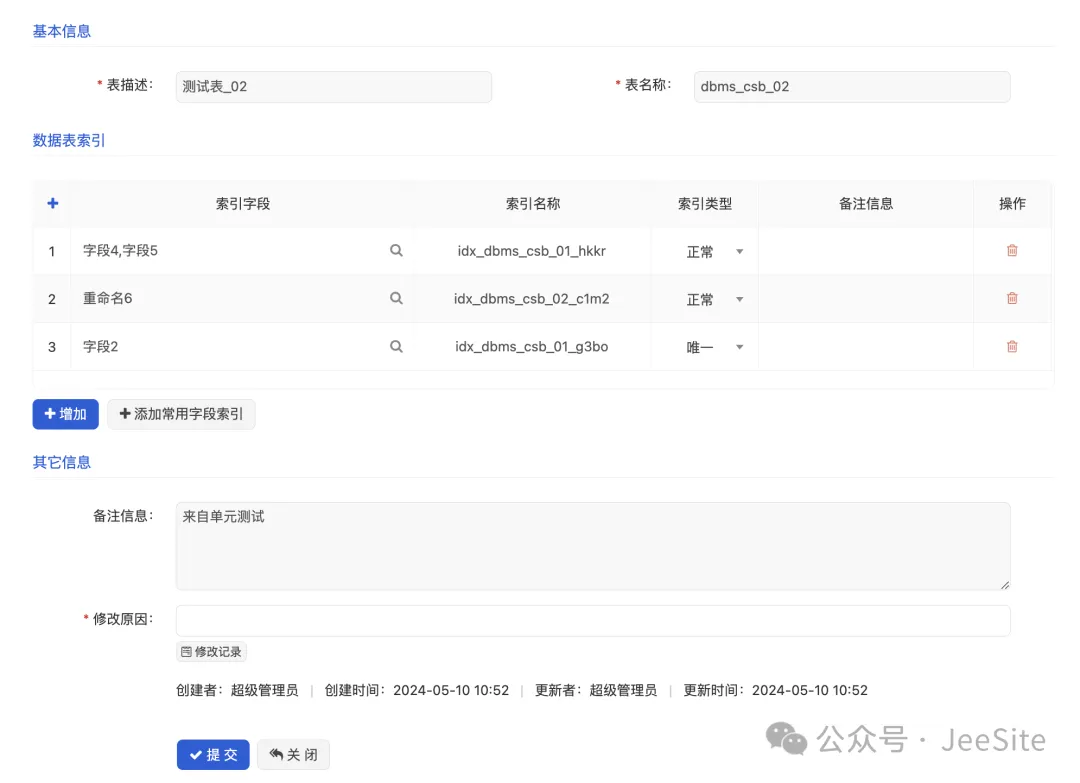

4）数据表索引：索引类型支持（正常：数据库默认、唯一：唯一索引）

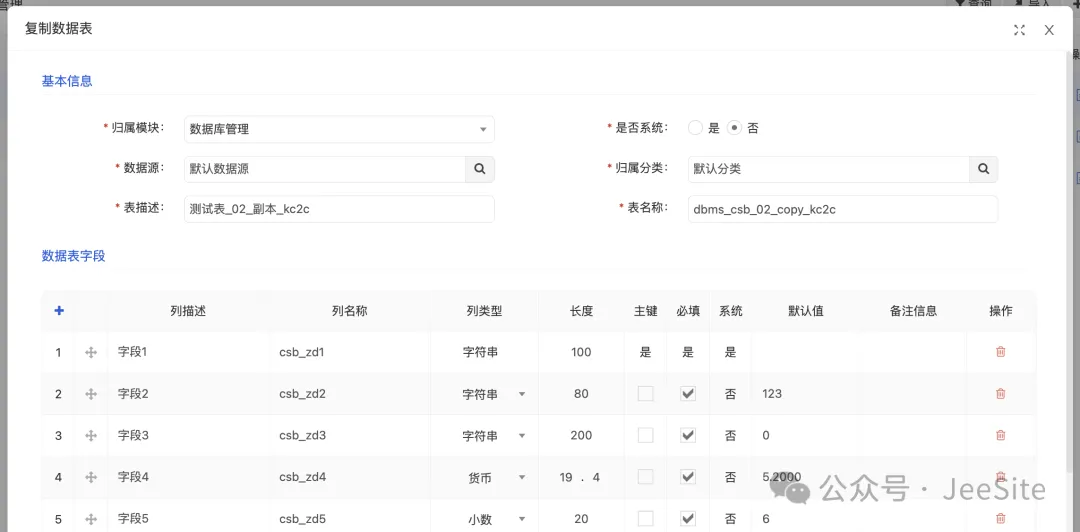

5）复制表结构：

表管理操作列上点击复制按钮，可进入复制界面，可对复制内容进行修改表名、列名、等信息，点击提交后，会自动弹出复制该表索引。

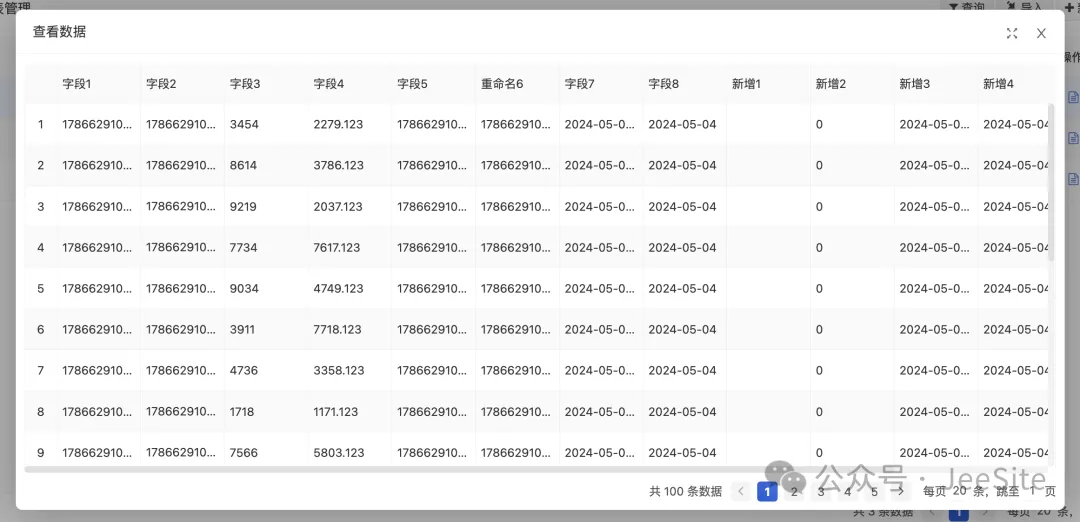

6）查看表数据：分页方式快速查看该表数据

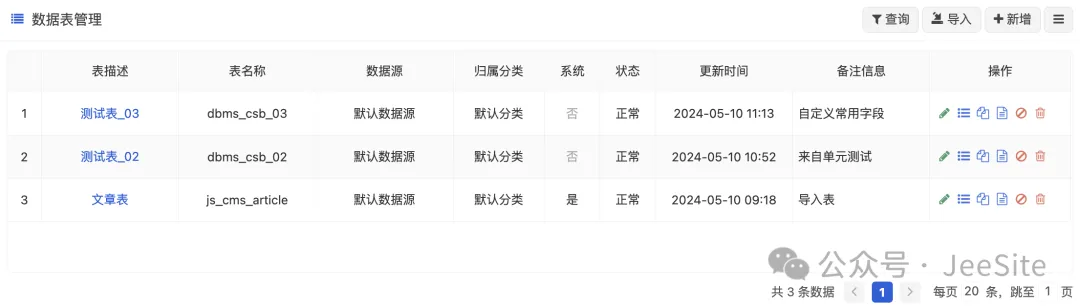

7）导入现有表：系统读取当前数据表信息、列信息、索引信息纳入到DBM中进行管理，数据列表页点击导入按钮，弹出导入对话

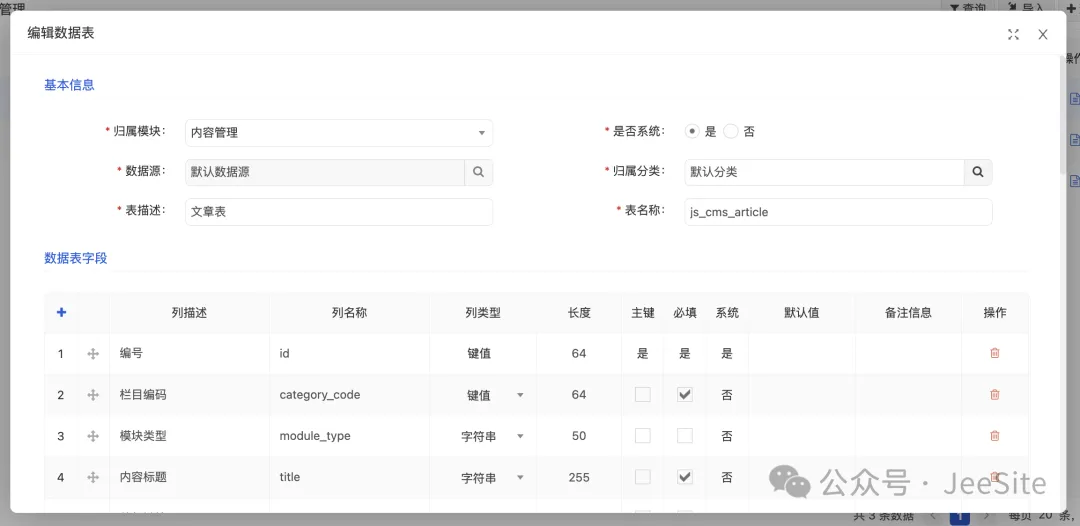

导入后将在列表页出现，点击刚导入的表，进入编辑页面：

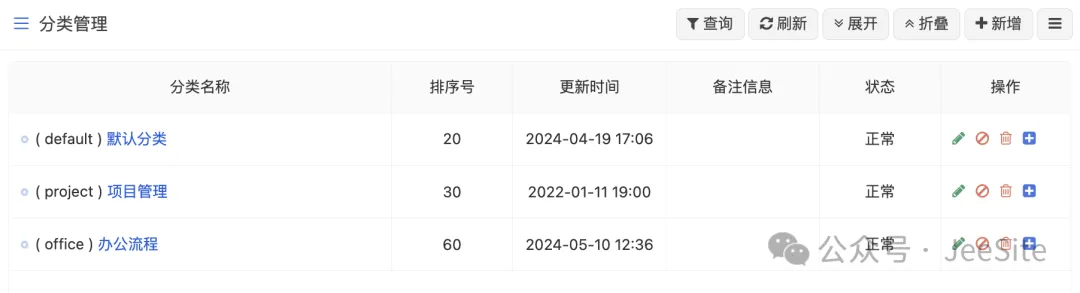

2、数据表分类

进入菜单：数据管理 -> 数据表分类

这是一个树结构分类表，可建立上下级层级关系。

3、数据源管理

默认采用 application.yml 中配置的 jdbc 数据源，如果想添加外置数据源，可通过 application.yml 添加 dataSourceNames 数据源，也可通过本节菜单进行动态创建数据源。

进入菜单：数据管理 -> 数据源管理

1）新增或编辑：

填写完成数据库连接参数后，点击保存按钮，后台会进行连接参数的正确性进行验证，如果连接失败，界面给予提示原因。连接成功后系统自动加入到当前数据源池中，方可后面使用该数据源。

2）连接类型：支持自定义扩展（可配置一些连接参数默认值）

3）连接池类型：支持自定义扩展（实现 AddDataSource 接口类）

4）修改记录：修改数据源时，需要填写修改原因提交，系统会自动进行修改前后数据比较留痕。可点击“修改记录”按钮，快速查看修改日志。

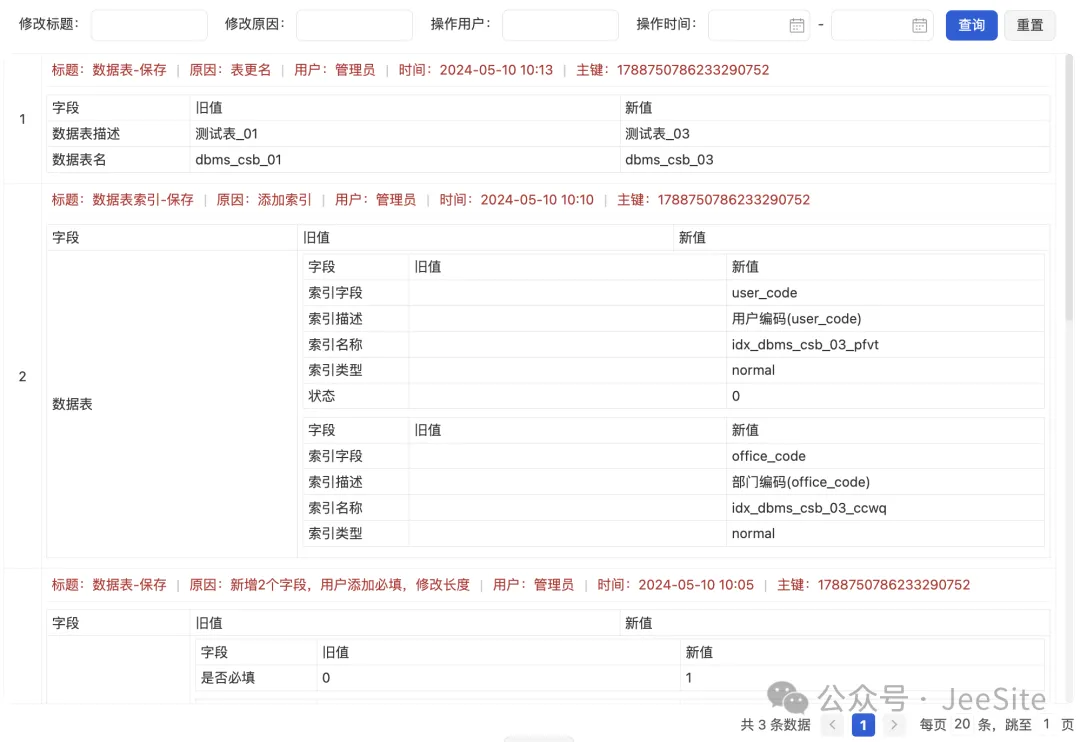

4、修改记录留痕

进入菜单：数据管理 -> 修改记录留痕

该界面可快速查询当前最新更改记录，可根据标题、原因、用户、时间进行检索。

# 方式二：ERMaster 建模

ERMaster 模型文件以 erm 为后缀，JeeSite 的每个模块都有对应的 ER 关系图模型和 Excel 表结构文档。

她是一个轻量级的数据库表建模工具，可以很方便的展示表结构、多对一、多对多的场景，并可创建索引、导出文档等。

更重要的是 ERMaster 可以一次建模，导出不同数据库 DLL，如 MySQL、Oracle、Sql Server、PostgreSQL 等等，

可以自动转换不同数据库的数据类型，这对一个通用平台，支持多种类型的数据库非常实用。安装方式，有以下几种：

• 使用 Eclipse 安装 ERMaster 插件，菜单 Help -> Install New Software -> Work with：填写 https://jeesite.com/ermaster 回车 -> 取消 Contact all update site... 复选框 -> 取消 Group items by category 复选框 -> 点击 Select All -> 点击 Next 直到 Finish 按钮；也可以手动下载 https://gitee.com/thinkgem/ermasterr (opens new window) 代码仓库到本地磁盘，在 Work with 中，直接填写 代码仓库路径下的/ermasterr/updatesite 目录，进行安装。

• 使用 Spring STS 最新版，请先安装 GEF 依赖库，菜单 Help -> Install New Software -> Work with：填写 http://download.eclipse.org/tools/gef/classic/releases/latest 回车 -> Select All -> 取消 Contact all update site... 复选框 -> 点击 Next 直到 Finish. 然后同上的方法 安装 ERMaster 插件。

• 使用 DBeaver Community 数据库管理工具，也可以在 DBeaver Community (opens new window) 上安装 ERMaster 插件。

• 使用 Eclipse ERMaster 集成版，直接下载使用：https://gitee.com/thinkgem/jeesite5/attach_files (opens new window)

1、建立自己的模型：

打开 web 项目下 /db/test.erm 文件，直接复制该文件，添加自己的业务表。

通过系统设置->模块管理，自动生成的模块中，默认也会包含一个 erm 文件。

设计完成后，可以对建模进行导出为 DDL、ER 图、文档等，操作方式：在表模型空白处右键，

选择 Export -> DLL语句、Excel文档、HTML文档、Image图片，选择生成的路径，OK 即可。

如果导出的是 DLL 在对话框下放，可进行多项选择导出的数据库类型。

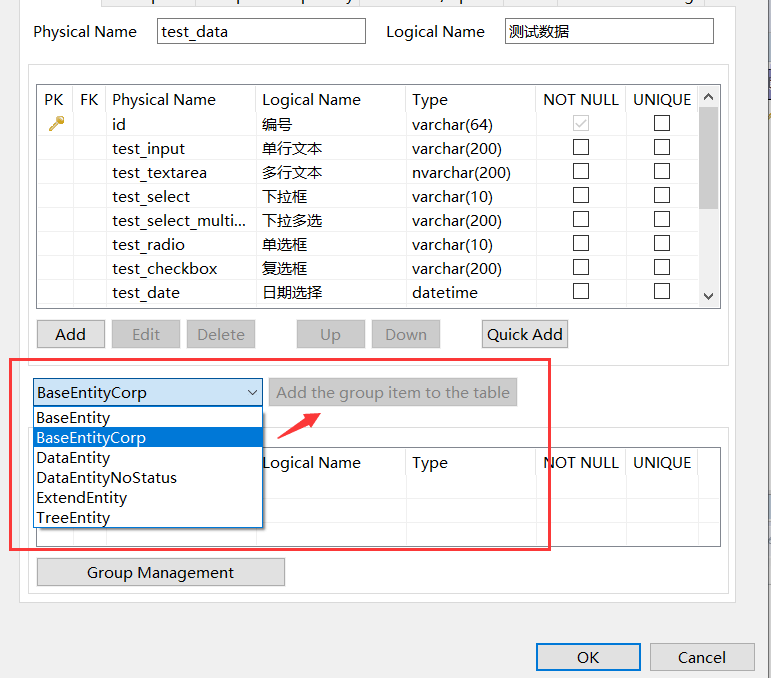

2、内置通用字段组：

模型中内置了一些字段组，可帮助您快速创建（这些字段不用您去每个去编写，而是选择即可）如下：

DataEntity：

DataEntityNoStatus：

TreeEntity：

BaseEntity：

BaseEntityCorp：

ExtendEntity：

# 表结构数据字典

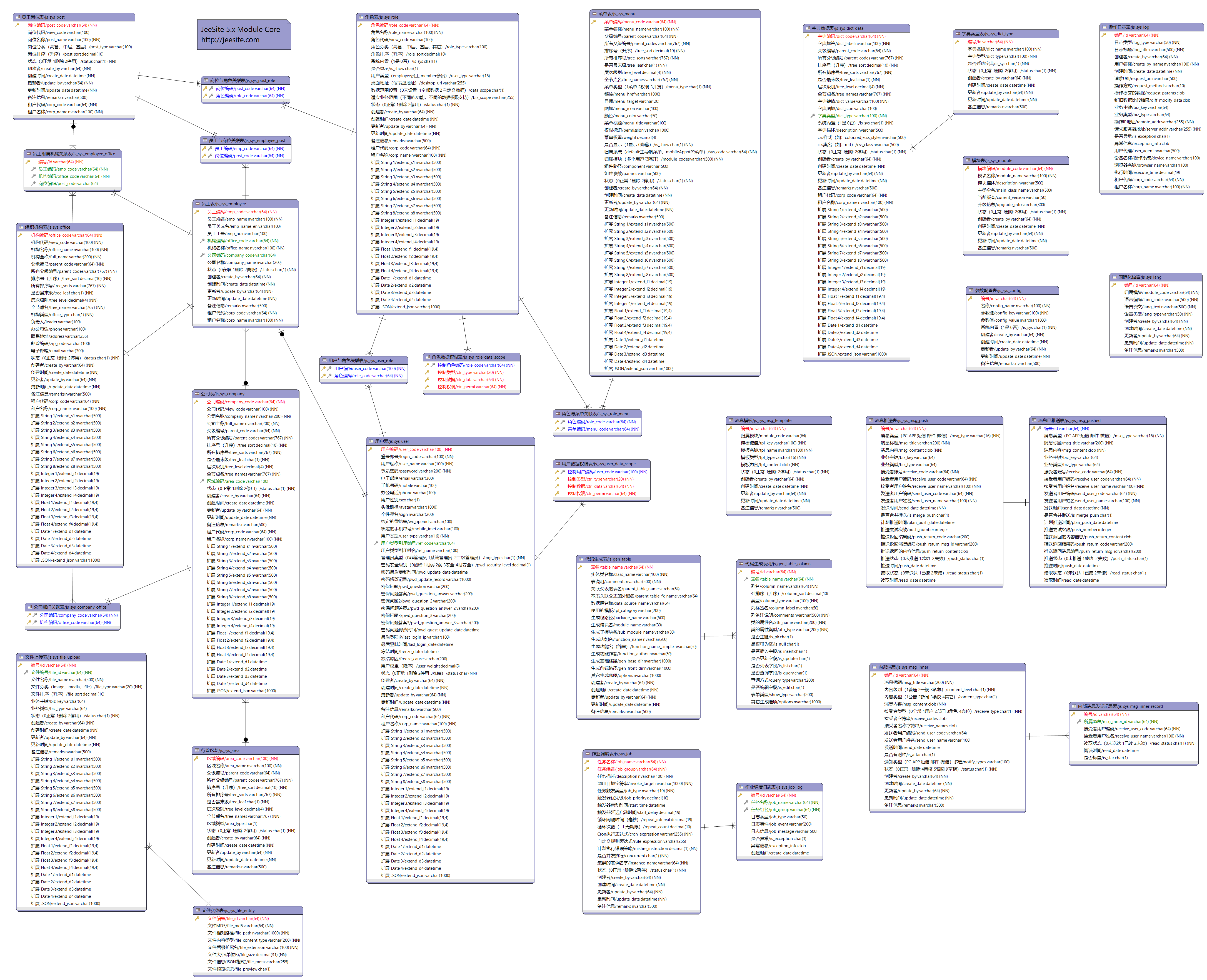

一张图展示 JeeSite 的表接口，表之间的关系：

点击我，看清晰大图。 点击我，看清晰大图。

Excel格式下载地址：https://gitee.com/thinkgem/jeesite5/blob/v5.7/modules/core/db/core.xls (opens new window)

源文件下载地址：https://gitee.com/thinkgem/jeesite5/blob/v5.7/modules/core/db/core.erm (opens new window)

erm 文件是 ERMaster 模型文件，如果您打不开的话，请看上一节 “ERMaster建模” 使用方法。

# 生成代码的流程

1. 菜单：研发工具 -> 代码生成工具 -> 点击新增
2. 选择数据源 -> 选择表 -> 点击下一步
3. 配置功能基本信息 -> 点击下一步
4. 配置功能字段信息 -> 点击下一步
5. 配置生成信息 -> 点击保存并生成代码
6. 代码生成工具列表 -> 创建菜单

# 1）单表

1. 配置表基本信息，下一步；
2. 配置表字段信息，必须有一个主键，下一步；
3. 配置表生成信息，选择“单表/主子表”生成模板，点击“保存并生成代码”按钮；
4. 配置菜单和权限标识，与Controller里@RequestMapping和@RequiresPermissions对应；
5. IDEA 下，直接点击重启服务；Eclipse 下请先刷新工程，然后启动服务。

# 2）主子表

1. 配置主表信息，主表字段，主表生成信息，选择“单表/主子表”模板，先暂存配置；
2. 配置子表信息，选择父表和当前表，关联父表主键的外键字段，子表字段，下一步；
3. 回到主表生成界面，点击“保存并生成代码”按钮，可同时生成主表和子表的增删改查代码。
4. 配置菜单和权限标识，与Controller里@RequestMapping和@RequiresPermissions对应。
5. IDEA 下，直接点击重启服务；Eclipse 下请先刷新工程，然后启动服务。

# 3）树结构表

1. 与主子表不同的地方，如下：
2. 在生成信息选项卡中选择“树表“生成模板。
3. 设置“树显示编码字段”和“树显示名称字段”即可。

# 4）代码生成示例

可参考初始化脚本自带的 test_data 和 test_tree 两个配置，如下

研发工具菜单中的功能实例代码，都在 web 项目下，进行查看。

在线访问：https://vue.jeesite.com/gen/genTable/list (opens new window)
基本信息：https://vue.jeesite.com/js/a/gen/genTable/form?tableName=test_data&op=step1 (opens new window)
字段配置：https://vue.jeesite.com/js/a/gen/genTable/form?tableName=test_data&op=step2 (opens new window)
生成信息：https://vue.jeesite.com/js/a/gen/genTable/form?tableName=test_data&op=step3 (opens new window)

界面中的配置说明，详见下一节。

# 代码生成选项说明

# 表基本信息

• 表名：物理表表名（实际表名）
• 表说明：物理表表描述，生成到各个类上
• 实体类名称：实体类的名称，所有类的前缀
• 功能作者：开发者姓名，生成到类注释上
• 关联父表的表名：子表配置的选项，选择父表表名
• 本表关联的外键名：子表配置的选项，与父表主键关联的字段，也叫外键

# 表字段信息

# 1）字段

• 列名：数据表定义的字段名称，通过驼峰命名法转换为实体类的字段名
• 列说明：数据表定义的字段注释，如果注释中带括号，或冒号，则括号中或冒号后的内容不生成到列标签中，只在列注释中体现。
• 字段类型：数据表定义字段类型
• 属性类型：也叫Java类型，是实体类的属性字段类型
• 属性名称：也叫Java字段，是实体类的属性字段名，支持复杂格式：对象名.属性名|属性名2，例如：用户user.userCode|userName，主要用于树选择组件；如果子表，则写主表实体类名+主键，如：formEntity.entityId。
• 主键：是否是主键字段。选择为“隐藏域字段”代表：自动生成主键；选择为“选择文本域”则代表有用户来手填主键值。
• 插入：是否是插入字段，如果是则包含在insert语句里
• 更新：是否是更新字段，如果是则包含在update语句里，不一定不出现在表单上

# 2）列表

• 列表：是否是列表查询，如果是则包含在列表页的表格列里。
• 查询：是否是查询字段，如果是则包含在查询页的查询列表里。
• 匹配方式：查询字段的查询方式，也就是where后的条件表达式，如：字段1=字段2 AND 字段3>字段4 AND 字段5 !=字段6。

# 3）表单

• 编辑：是否是编辑字段，如果是则包含在update语句里，并出现在表单上
• 必填：该字段是否可为空，不选代表为必填字段
• 控件类型：表单中字段生成的样式，如：input，select，treeselect，areatext等等
• 栅格：就是 BootStrap 的栅格布局，格式：行/标签/输入框（4.3.1后使用 一列、两列、三列 表单布局替代）
• 新行：该表单控件新起一行生成，也就是生成一个新的
  标签。
• 字典类型：如果控件类型：下拉框、复选框、单选框，则该字段必须指定一个字典类型，字典类型为字段管理中的字典类型。
• 字段验证：数值、整数、日期、时间、账号、邮件、手机号、身份证号等。

# 表生成信息

• 生成模板：单表/主子表（增删改查）、树表/树结构表（增删改查）、业务层和持久层（增删改查）、仅持久层（dao/mapper/entity）
• 生成包路径：生成在哪个java包下，格式：{包名}/{模块名}/{分层(dao,entity,service,web)}/{子模块名}/{java类} 可从参数设置里修改：“gen.defaultPackageName” 的键值，来修改此默认值。如 com.jeesite.modules
• 生成模块名：生成包下的模块名称，模块名称下进行分层，也可理解为子系统名，例如 sys
• 生成子模块名：分层下的文件夹，可选，{分层(entity/dao/service/controller)}/{子模块名}/，可为空。
• 生成功能名：生成到类注释里。
• 功能名（简写）：生成功能提示，如TAB上、列表上、提示信息（某某成功、某某失败）等。
• 生成后端路径：指定 jeesite-module-xxx 模块所在磁盘目录，若不填写，则生成到当前 web 项目下
• 生成前端路径：这里指的是 Vue 分离端页面（ts、vue）的生成位置，指定 jeesite-vue 所在磁盘目录

其它选项

• 是否有启用停用：生成停用启用功能，生成表必须要有status字段。
• 是否有删除功能：生成删除数据功能，可删除数据。
• 是否可上传图片：生成上传图片控件。
• 是否可上传附件：生成上传文件控件。

业务流程表单

• 是否流程表单：是否生成为业务流程表单，与流程引擎关联。
• 流程表单Key：与流程定义关联参数 “业务流程 -> 流程管控 -> 流程定义-> 表单/业务关联”

# 自定义生成模板

有时根据业务需要，可能会个性化一些代码模板。JeeSite 提供了自定义“代码生成模板”功能。

如果有比较通用的功能，可以更贴合自己的业务编写生成模板，生成对应业务的功能。

您只需要拷贝/jeesite-module-core/src/main/resources/templates/modules/gen/config.xml文件，并重名为config-custom.xml放到任意项目的/src/main/resources/templates/modules/gen/目录下即可，然后修改您的生成配置就可生效。

这个 config.xml 内包含了代码生成配置的所有信息。

# 模板全局变量清单

• packageName: 基础包名，如 com.jeesite.modules（生成信息中填写）
• packagePath: 基础包路径，如 com/jeesite/modules
• lastPackageName: 基础包名的最后一个文件夹名，如 modules
• moduleName: 生成模块名，如 sys（生成信息中填写）
• subModuleName: 生成子模块名: 如 user（生成信息中填写）
• className: 类变量名，首字母小写，如 empUser
• ClassName: 类名称，首字母大写，如 EmpUser
• functionName: 生成功能名（生成信息中填写）
• functionNameSimple: 生成功能名称（简写）（生成信息中填写）
• functionAuthor: 功能作者（基本信息中填写）
• functionVersion: 功能版本（当前日期 yyyy-MM-dd）
• urlPrefix: MVC 映射地址前缀
• viewPrefix: MVC 视图地址前缀
• permissionPrefix: MVC 权限字符串前缀
• compNamePrefix: MVC Vue组件名称前缀
• Global: Global 对象实例，用法：@Global.YES
• dbName: 当前数据名称，如 mysql、oracle、mssql、postgresql 等
• table: GenTable 对象实例，详见下一小节
• pkField: 主键字段属性名
• baseDir: 设置生成基础路径
• frontDir: 设置生成前端路径

# GenTable对象实例

• tableName: 表名
• tableNameAndComments: 表名和说明
• genTableName: 生成表表名（将前缀转换为变量）如: js_sys_user 转为 ${_prefix}sys_user
• className: 实体类名不能为空
• comments: 表说明不能为空
• parentTableName: 父表名称
• parentTableFkName: 父表主键
• dataSourceName: 数据源名称
• tplCategory: 生成模板
• packageName: 生成包名
• moduleName: 生成模块名
• subModuleName: 子模块名
• functionName: 功能名
• functionNameSimple: 功能名（简写）
• functionAuthor: 功能作者不能为空
• genBaseDir: 生成基础路径（Java 端）
• genFrontDir: 生成基础路径（Vue 端）
• optionMap: 生成选项
  • formColNum: 布局（一列、两列、三列）
  • isHaveDisableEnable: 生成停用启用功能
  • isHaveDelete: 生成删除功能
  • isImportExport: 是否导入导出功能
  • isBpmForm: 是否流程表单
  • bpmFormKey: 流程表单Key
  • isImageUpload: 是否有图片上传功能
  • isFileUpload: 是否有文件上传工具
  • treeViewCode: 树表显示编码
  • treeViewName: 树表显示名称
  • leftTreeRightTableUrl: 左树右表的树url地址
  • leftTreeRightTableFk: 左树右表的树外键字段
• childNum: 子表的数量
• pkList: 主键集合，返回 List<GenTableColumn>
• columnList: 列集合，返回 List<GenTableColumn>
• parent: 上级生成表（是子表的情况下）返回 GenTable
• childList: 子表集合，返回 List<GenTable>
• importList: 获取导入依赖包字符串
• parentExists: 是否存在父类，判断是否子表
• createDateExists: 是否存在create_date列
• updateDateExists: 是否存在update_date列
• statusExists: 是否存在status列
• isBaseEntity: 是否是基础实体
• isDataEntity: 是否是数据实体
• isTreeEntity: 是否是树结构实体
• isExtendEntity: 是否是扩展实体
• isPkCustom: 主键是否自定义（是否有客户来填写）
• treeViewCodeAttrName: 获取树节点显示编码的属性名
• treeViewNameAttrName: 获取树节点显示名称的属性名

# GenTableColumn对象实例

• genTable: 归属表对象实例
• columnName: 列名不能为空
• columnNameAndComments: 获取列名和说明
• columnSort: 列排序号
• columnType: 列类型
• dataLength: 获取字符串长度
• columnLabel: 列标签
• comments: 列备注
• fullAttrName: 列全属性名
• simpleAttrName: 简写属性名。user.userCode|userName，返回: user
• attrName: 属性如果是对象，对象.附加属性1，如：user.userCode|userName，返回: user.userCode
• attrName2: 属性如果是对象，对象.附加属性2，如：user.userCode|userName，返回: user.userName
• attrNames: 所有属性名，返回数组 String[]
• attrNameForGetMethod: 返回属性名的 get 方法，如 getUserCode
• attrType: 属性类型，Java 类型，如 String、Integer
• simpleAttrType: 简写属性类型，Java 类型，com.jeesite.entity.Office 返回 Office
• isPk: 是否主键
• isNull: 是否可为空
• isRequired: 获取是否必填
• isInsert: 是否插入字段
• isUpdate: 是否更新字段
• isEdit: 是否表单编辑字段
• isList: 是否列表列字段
• isQuery: 是否查询字段
• queryType: 查询类型，匹配方式（=、!=、>、>=等）
• showType: 控件类型（input、textarea、select等）
• optionMap:
  • dictType: 字典类型
  • isImportExport: 是否导入导出字段
  • isNewLine: 是否新行布局
  • fieldValid: 字段表单验证
• annotationList: 获取列注解列表
• simpleAnnotationList: 获取简写列注解列表
• isBaseEntityColumn: 是否是继承BaseEntity类的列
• isDataEntityColumn: 是否是继承DataEntity类的列
• isTreeEntityColumn: 是否是继承TreeEntity类的列
• isSuperColumn: 是否是继承父类的列
• isExtendColumn: 是否是继承Extend类的列
• isEntityColumn: 是否是继承某类的列

# 常见问题

• 如何增加 “属性类型” ？请看上一节的“自定义生成模板”，修改config-custom.xml文件的attrType元素里追加类型即可。增加其他选项，如 “控件类型”、“字段验证”，的方法与增加 “属性类型” 同理。
• 为什么选择 “区域选择” 控件时，编辑表单的时候没有回显区域名称？区域（行政区划）的名称一般是不变的数据，建议在您的业务表里建立 area_code 和 area_name 两个字段，分别存储区域编码和区域名称。代码生成：（1）area_code 的 “属性名称” 里设置 area_code|area_name；（2）area_name 的 “编辑” 对勾去掉。
• 生成的树表如何实现分页？可以参考 AreaController 类的 listPageData 方法，视图页面 <table id="dataGrid"></table> 下一行增加 <div id="dataGridPage"></div> 即可。
