JeeSite BPM 业务流程、工作流引擎、Flowable、Activiti
# 特点
- JeeSite BPM 基于 Flowable(Activiti)生来具有的稳定工作流引擎
- 支持在线流程设计器,流程导入导出,符合 BPMN 规范,中国式工作流
- 支持流程办理、退回、自由流、会签、并行、串行、服务任务等
- 支持退回任务,退回到指定环节,退回到上一步,退回到发起人
- 支持转办任务,向后加签任务,将任务交接给他人办理,办理完成后继续下一步骤
- 支持委托任务,向前加签任务,将任务委托给他人,他人办理完成后再回到委托人
- 支持加签减签,并行会签加签或减签、串行会签加签减签、串行并行签中用户查询
- 支持智能提交,相同处理人自动跳过,支持自由指定下一步处理人
- 支持作废流程,允许发起人快速终止流程,管理员维护终止流程
- 支持自由流程,根据环节选择,自由跳转到指定环节,特事特办
- 支持流程撤回,下一步未办理的任务,可进行取回撤销重做任务
- 支持流程跟踪图,流程状态展现,流转信息,任务历史,任务分配信息
- 支持一个流程模型挂接多个业务单据,如某公司8种费用审批流程,表单不一样,但流程相同
- 支持表单和环节多对多,即不同的环节使用相同的表单,相同的表单在不同环节中使用
- 流程事件脚本在线编写,包括:流程启动、完成、取消;任务分配、创建、结束等
- 流程脚本管理(Groovy、Beetl),在线编辑、自动完成、脚本测试、多语言脚本模板维护
- 我的待办任务处理,我的已办任务、我创建的任务查询、流程跟踪、审批记录查询
- 流程管控,在无关联表单情况下流程调试,如流程发起、挂起;流程定义、实例、任务等查询;任务办理等
- 支持流程组件标签定义(流程按钮、意见审批、下一步流程信息等)快速与自定义的业务表单建立关系。
- 版本化管理流程,新调整的流程业务不影响正在运行,未结束的流程继续流转。
- 方便自行扩展引擎功能:催办任务、传阅任务、流水号管理、常用语管理。
# 模块安装
# 1、前置条件
JeeSite BPM 模块要求 JeeSite 版本最低为 4.1.8,若您使用的版本低于 4.1.8,请先升级。
# 2、引入依赖
打开 web 的 pom.xml,加入如下模块依赖代码
<!-- 业务流程管理 -->
<dependency>
<groupId>com.jeesite</groupId>
<artifactId>jeesite-module-bpm</artifactId>
<version>${project.parent.version}</version>
</dependency>
2
3
4
5
6
注意:v4.1.8+ 专业版提供,此模块依赖,请向售后人员索取。
# 3、初始化数据库
第一种情况:若是 v4.2.0+ 以上版本,或新项目初次安装
- 运行
jeesite-web-pro/bin/init-data.bat(sh)
初始化数据库即可。
第二种情况:若是 v4.1.8 之前版本升级上来的项目,后加入 bpm 模块
- 无需执行 bpm 模块的 init-data 初始化数据库脚本。
- 项目 pom.xml 里加入 bpm 模块依赖后,直接启动服务,系统会自动检测并初始化数据库。
第三种情况:最初就是 v4.1.8 版本的项目,使用社区版初始化的数据库
- 若您先初始化了核心功能模块数据库,并没有初始化 BPM 的相关表和数据。
- 这种情况可能会提示
js_bpm_*
、act_*
的表不存在,这时您需要单独初始化这些表。 - 防止误操作,请先备份数据库。备份完成后,您可以直接运行
jeesite-web-bpm
项目com.jeesite.test.InitData
类的initStep03
单元测试,单独去初始化 BPM 模块的表及基础数据。执行前请设置-Djeesite.initdata=true
JVM 参数(该参数防止误操作需要手动添加,执行完成后删除该参数)
常见问题:
- 如果遇到
java.sql.SQLSyntaxErrorException: Table 'jeesite.act_id_property' doesn't exist
错误,第 1 请确认当前版本状态是否为开发版;第 2 请确认 mysql 是否区分表名大小写,请忽略表名大小写。 - 由于 Flowable 的表采用大写方式,所以需要注意表名大小写的问题。比如您的开发库是不区分大小写的,然后您导入到正式库上是区分大小写的,这时就造成原来大写的表名变为了小写,就造成因为大小写的问题,找不到表的情况。实际上 JeeSite 本身是支持 mysql 表名区分大小写的配置,如果从初始化库时,就在区分大小写的库上开发,是没有这方面问题的。一般我们建议直接忽略表名大小写。
# 我的第一个流程
下面让咱们以一个最简单的《请假单》为例,快速体验它的强大。
# 1、创建流程分类
首先咱们先创建一个流程分类,对咱们新建的流程进行归类。进入菜单:业务流程-> 流程管控 -> 流程分类管理,点击“新增”按钮,新建一个分类,数据如下:
- 分类名称:办公流程
- 分类编码:office
# 2、流程模型设计
请假流程环节业务描述:
- 申请人发起请假申请,由部门经理审核。
- 若申请人为部门经理,则自动跳过部门经理节点。
- 若请假天数大于3天,则需要总经理审核,否则跳过总经理审核。
- 审核完成后,有人力专员进行备案,并结束流程。
- 审批不通过任务退回到申请人。
了解业务后,咱们开始进行流程图设计。进入菜单:业务流程-> 流程管控 -> 流程模型设计,点击“创建流程”按钮,填写数据如下:
- 模型名称:请假流程学习
- 模型Key:leave_test
- 描述:我的第一个流程
点击“创建新模型”按钮,接着系统会弹出流程设计界面。
# 1)画流程图
注意:已实现中国式流程,无需画“退回”线路。

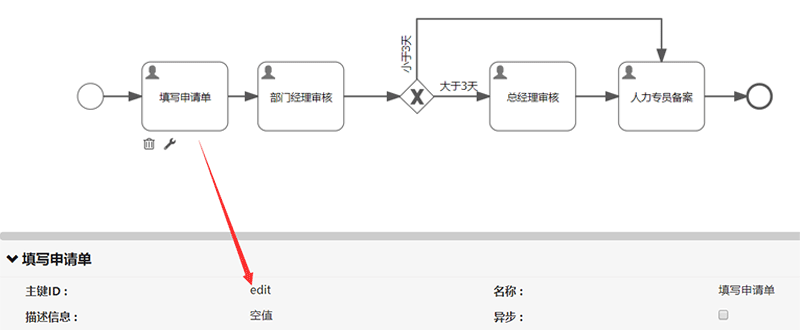

# 2)为每个环节设置ID
设“主键ID”作为环节的编号,如下:
- 填写申请单,主键ID:edit
- 部门经理审核,主键ID:dept
- 总经理审核,主键ID:ceo
- 人力专员备案,主键ID:har

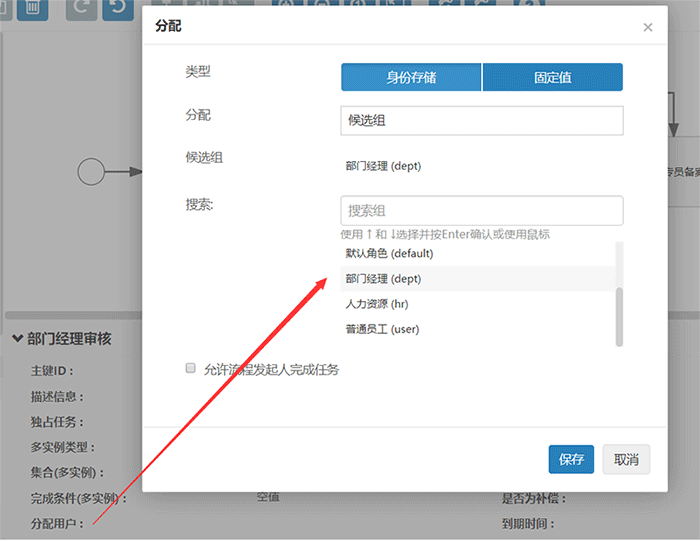

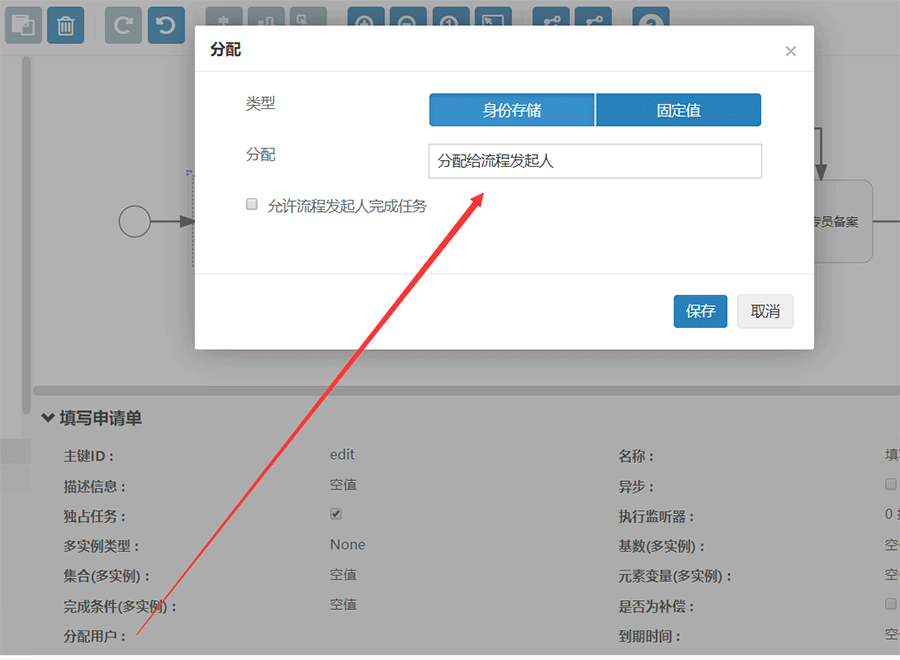

# 3)为每个环节“分配用户”
- 填写申请单:流程发起人(可以不设置,启动流程后默认自动跳过第一个环节,第一个环节为填写申请单或修改申请单使用)
- 部门经理审核:身份存储 -> 候选组 -> 部门经理(若没有创建一个部门)
以此类推,继续配置如下环节:
- 总经理审核:身份存储 -> 分配给单个用户 -> 选择总经理用户
- 人力专员备案:身份存储 -> 分配给单个用户 -> 选择人力专员用户

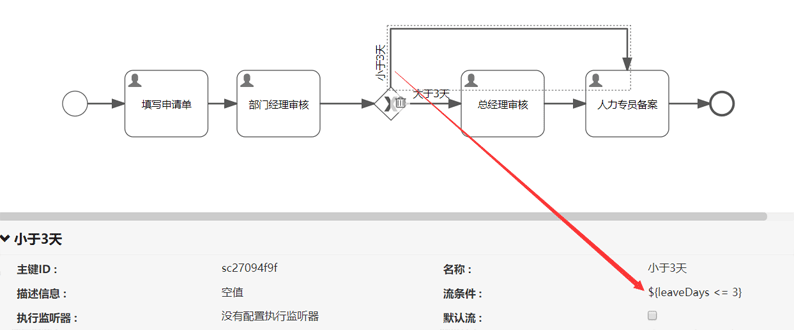

# 4)配置流转条件
- 选择“小于等于3天”连接线,流转条件编写:${leaveDays <= 3}
- 选择“大于3天”连接线,流转条件编写:${leaveDays > 3}
其中:变量 leaveDays 为业务表单字段,后续会说明如何赋值。

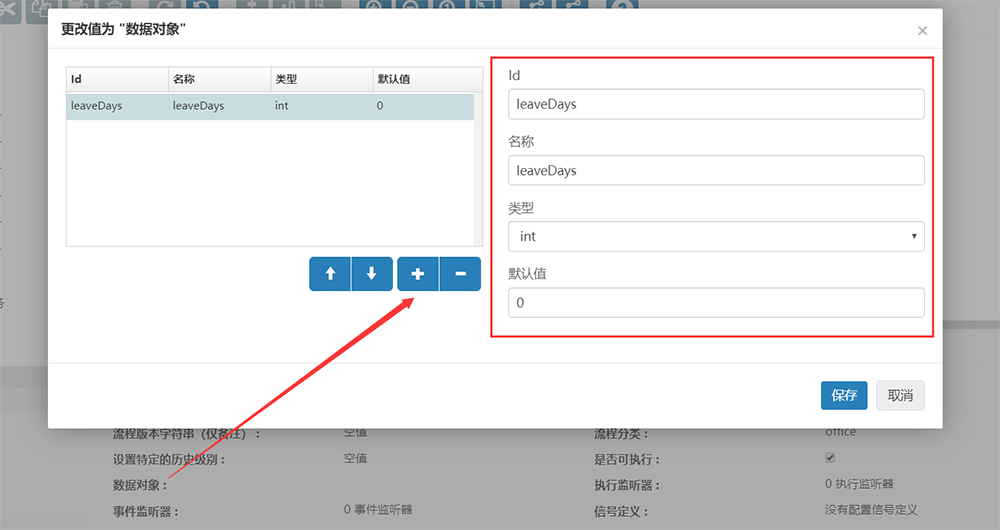

# 5)配置流程变量
方便调试流程,此操作为可选配置(可以配置也可以不配置),主要是在“业务流程 -> 流程管控 -> 流程定义”中直接发起“非关联业务”的流程进行调试时,展现的流程变量列表。
点击流程图空白处,在下方属性列表中,点击“数据对象”,填写信息如下:
# 6)保存流程,并发布
点击左上角的“保存”按钮,接着点击“保存和关闭编辑器”按钮,保存流程图。

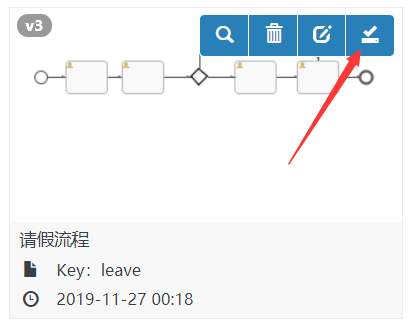

系统会返回到“流程模型列表”界面,找到刚新建的流程,点击“发布流程模型”按钮:

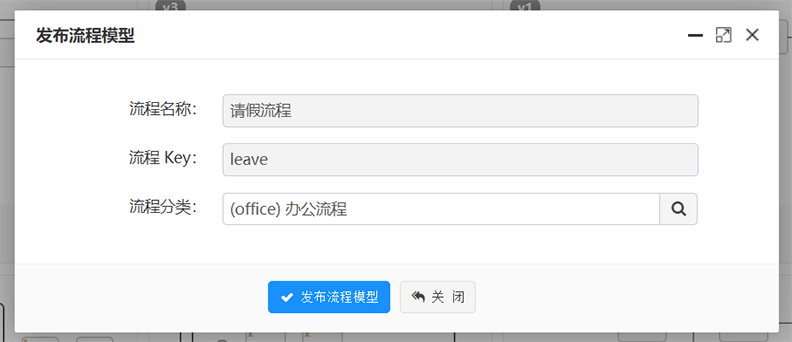

弹出如下对话框:
选择一个 office 流程分类,点击“发布流程模型”,右下角提示“发布流程成功”即可。
注意:流程表单、流程事件,不需要在流程模型中配置。发布流程后可以在流程定义管理进行关联业务,绑定表单,编写流程事件。
# 7)调试流程
验证流转是否正确,进入菜单:业务流程 -> 流程管控 -> 流程定义。
接上一步,流程发布后,在流程定义列表中会出现刚发布的“请假流程”一条数据,点击“调试流程”,可以进行“无关联业务”的流程流转测试,来验证您刚才发布的流程,是否可以正常流转。
点击“启动流程”,会发起该流程(流程名称后会带一个【调试】字样)。
在流程定义列表中点击流程名称,可以查询该流程下的所有实例。
接着点击流程实例名称,可以查询该实例下的任务。
接着点击任务名称,可以签收、办理该任务。
若当前启动人是部门经理,则部门经理审批环节自动跳过。
流程调通之后,接下来,咱们可以进行关联业务表单了。
# 3、流程与业务关联

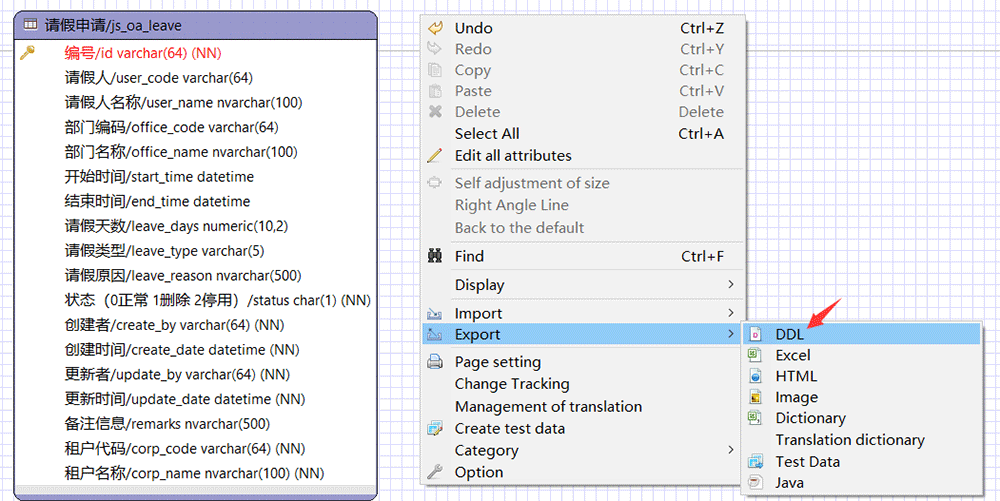

现在我们开始准备表单,首先通过 ERMaster 创建一张请假表,如下:
导出DDL并执行,完成数据表的创建。
v4.2.2 以后的版本中新增了 BPM 的表单代码生成功能。生成时选择 “增删改查” 模板,然后在下方其它选项里找到 “是否为流程表单” 选择 “是” ,然后填写 “流程表单Key”,与 “流程定义 -> 表单或业务关联” 的 “流程表单Key” 一致。
v4.2.2 之前版本生成 “增删改查” 代码,再后续添加 BPM 代码即可。
代码生成工具生成后,创建一个 “请假管理” 菜单。
这里主要以流程为主,就不多赘述了具体生成步骤了,最终表单地址如下:
- 申请单查询:/oa/oaLeave/list
- 申请单填写:/oa/oaLeave/form
- 申请单编辑:/oa/oaLeave/form
这里填写和编辑的地址相同,主要用来学习入门,根据业务需要可以分开设计
# 1)业务关联配置
目前表单和流程都已经准备好,咱们正式开始建立联系。进入“业务流程 -> 流程管控 -> 流程定义”菜单。找到“请假流程”数据行,点击“表单或业务关联”操作按钮,进入“流程表单”界面。
- 一个流程可以关联多个业务单据,如:某公司8种费用审批流程,表单不一样,但流程相同,这里的表单 key 对应一种费用。表单的版本对应流程的版本,当新发布一个流程定义的时候,流程表单也跟随新增版本。
- 流程表单是一个树结构,顶级表单定义为全局表单(对所有环节生效);下级表单为环节表单(该表单只对指定环节生效)。若没有定义环节表单的环节,则获取全局表单数据。
点击右上角“新增流程表单”按钮。创建一个表单,数据如下:
- 表单名称:请假流程
- 表单Key: leave(对应代码生成里指定的流程表单Key)
- 表单类型:URL表单
- 表单标题(v5.3.0 之前版本):
${form.currentUser.userName} 在 ${date(),'yyyy-MM-dd'} 发起了 ${form.formName}
- 表单标题(v5.3.0+ 及之后版本):
${user().userName} 在 ${date(),'yyyy-MM-dd'} 发起了 ${form.formName}
- PC表单地址:
/oa/oaLeave/form?id=${task.procIns.bizKey}
其中表单标题和表单地址为 Beetl 语法模板,可以根据业务数据规则动态生成。

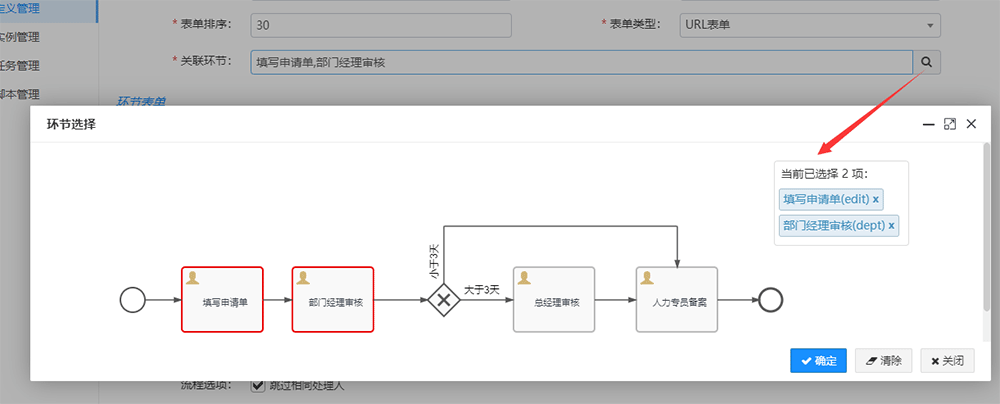

若每个环节的表单不同,您可以继续创建下级表单,指定环节名称,则仅对指定环节有效,如下(本例学习可以不用配置):
# 2)流程事件配置
在“流程表单”界面,找到您刚新建的“请假流程”表单数据行,点击“流程事件”操作按钮,进入“流程事件”界面。
- 表单下支持定义流程事件,主要用来:更新业务表单数据状态、发送通知、发送邮件、业务处理等。
- 目前支持的事件包括:流程启动、流程完成、流程终止、任务分配、任务创建、任务完成等;若这些事件缺少您想要的,您也可以自己在字典管理里找到 bpm_event_type 字典类型,添加 Flowable 流程事件,更多的流程事件,详见:org.flowable.common.engine.api.delegate.event.FlowableEngineEventType 枚举类,流程事件说明 (opens new window)。
- 流程事件脚本为 Groovy 语言,它是一个脚本语言,无需编译直接运行;可以完全使用 Java 语法,能够很好和 Java 代码进行结合;又可以使用 Groovy 自身的特性,简化 Java 语法的编写。
- 提供强大的脚本编辑器,自动提醒,自动完成常用语法。
点击右上角“新增”按钮。连续创建三个事件,数据如下:
- 事件名称:更新业务表状态(审核、退回)
- 是否异步:否
- 事件类型:任务创建
- 事件脚本:如下
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmUtils;
if (BpmUtils.isCurrentCmd(execution, 'back')){ // 如果当前执行的是退回命令,则更新状态为审批退回
BpmUtils.updateStatus(execution, 'oaLeaveService', DataEntity.STATUS_AUDIT_BACK);
}else{
BpmUtils.updateStatus(execution, 'oaLeaveService', DataEntity.STATUS_AUDIT);
}
2
3
4
5
6
7
Cloud版本:
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmUtils;
import com.jeesite.modules.bpm.utils.BpmCloudUtils;
import com.jeesite.modules.oa.entity.OaLeave;
if (BpmUtils.isCurrentCmd(execution, 'back')){ // 如果当前执行的是退回命令,则更新状态为审批退回
BpmCloudUtils.updateStatus(execution, 'oaLeaveService', new OaLeave(), DataEntity.STATUS_AUDIT_BACK);
}else{
BpmCloudUtils.updateStatus(execution, 'oaLeaveService', new OaLeave(), DataEntity.STATUS_AUDIT);
}
2
3
4
5
6
7
8
9
- 事件名称:更新业务表状态(流程完成)
- 是否异步:否
- 事件类型:流程完成
- 事件脚本:如下
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmUtils;
BpmUtils.updateStatus(execution, 'oaLeaveService', DataEntity.STATUS_NORMAL);
2
3
Cloud版本:
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmCloudUtils;
import com.jeesite.modules.oa.entity.OaLeave;
BpmCloudUtils.updateStatus(execution, 'oaLeaveService', new OaLeave(), DataEntity.STATUS_NORMAL);
2
3
4
- 事件名称:更新业务表状态(流程终止)
- 是否异步:否
- 事件类型:流程取消
- 事件脚本:如下
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmUtils;
BpmUtils.updateStatus(execution, 'oaLeaveService', DataEntity.STATUS_DELETE);
2
3
Cloud版本:
import com.jeesite.common.entity.DataEntity;
import com.jeesite.modules.bpm.utils.BpmCloudUtils;
import com.jeesite.modules.oa.entity.OaLeave;
BpmCloudUtils.updateStatus(execution, 'oaLeaveService', new OaLeave(), DataEntity.STATUS_DELETE);
2
3
4
# 3)增加流程相关后台代码
在 v4.2.2 以后的版本中新增了 流程表单 代码生成功能,可忽略该步骤,之前版本按照以下方法追加:
将实体类的父类替换为 BpmEntity 实体(树表为 BpmTreeEntity),该实体里包含提交流程的相关参数。
import com.jeesite.modules.bpm.entity.BpmEntity;
public class OaLeave extends BpmEntity<OaLeave> {}
2
修改 OaLeaveService 的 save 方法,增加流程处理代码,如下:
import com.jeesite.modules.bpm.utils.BpmUtils;
public void save(OaLeave oaLeave) {
// 如果未设置状态,则指定状态为审核状态,以提交审核流程
if (StringUtils.isBlank(oaLeave.getStatus())){
oaLeave.setStatus(OaLeave.STATUS_AUDIT);
}
// 如果状态为正常,则代表不正常操作,可能前端进行了数据参数修改
if (OaLeave.STATUS_NORMAL.equals(oaLeave.getStatus())){
throw new ServiceException(text("非法操作,前端数据被劫持!"));
}
// 如果状态为草稿或审核状态,才可以保存业务数据
if (OaLeave.STATUS_DRAFT.equals(oaLeave.getStatus())
|| OaLeave.STATUS_AUDIT.equals(oaLeave.getStatus())){
super.save(oaLeave);
}
// 如果为审核状态,则进行审批流操作
if (OaLeave.STATUS_AUDIT.equals(oaLeave.getStatus())){
// 指定请假天数流程变量,作为流程条件,决定流转方向
Map<String, Object> variables = MapUtils.newHashMap();
variables.put("leaveDays", oaLeave.getLeaveDays());
// 如果流程实例为空,任务编号也为空,则:启动流程
if (StringUtils.isBlank(oaLeave.getBpm().getProcInsId())
&& StringUtils.isBlank(oaLeave.getBpm().getTaskId())){
BpmUtils.start(oaLeave, "leave", variables, null);
}
// 如果有任务信息,则:提交任务
else{
BpmUtils.complete(oaLeave, variables, null);
}
}
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
关注:BpmUtils 的 start 和 complete 方法,这才是流程的重点。上面的几步判断,只是一些数据存储和验证。
# 4)增加流程相关视图代码
在 v4.2.2 以后的版本中新增了 流程表单 代码生成功能,可忽略该步骤,之前版本按照以下方法追加:
请假管理列表中增加“流程追踪”按钮:
$('#dataGrid').dataGrid({
columnModel: [
// ... 此处省略 ...
{header:'${text("操作")}', name:'actions', width:120, sortable:false, title:false, formatter: function(val, obj, row, act){
var actions = [];
// ... 此处省略 ...
// 如果表单已启动流程,则可以显示流程追踪按钮,其中:formKey 是创建表单时的Key,bizKey 是当前业务的主键
if (row.status != Global.STATUS_DRAFT){
actions.push('<a href="${ctx}/bpm/bpmRuntime/trace?formKey=leave&bizKey='+row.id+'" class="btnList" title="${text("流程追踪")}" data-layer="true"><i class="fa fa-file-picture-o"></i></a> ');
}
return actions.join('');
}}
]
});
2
3
4
5
6
7
8
9
10
11
12
13
14
替换原来的提交按钮(如果需要暂存功能,可以增加暂存按钮,否则可以不加):
<% if (hasPermi('oa:oaLeave:edit')){ %>
<#form:hidden path="status"/>
<% if (oaLeave.isNewRecord || oaLeave.status == '9'){ %>
<button type="submit" class="btn btn-sm btn-info" id="btnDraft"><i class="fa fa-save"></i> ${text('暂 存')}</button>
<% } %>
<#bpm:button bpmEntity="${oaLeave}" formKey="leave" completeText="${text('提 交')}"/>
<% } %>
<script>
// 业务实现草稿按钮
$('#btnDraft').click(function(){
$('#status').val(Global.STATUS_DRAFT);
});
// 流程按钮提交事件
BpmButton = window.BpmButton || {};
BpmButton.complete = function($this, task){
$('#status').val(Global.STATUS_AUDIT);
};
</script>
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
在表单部分增加“审批意见”和“下一步任务信息”控件(如果不需要可以不加)
<% if(isNotBlank(oaLeave.bpm.taskId)){ %>
<div class="row">
<div class="col-xs-12">
<div class="form-group">
<label class="control-label col-xs-2">${text('审批意见')}:</label>
<div class="col-xs-10">
<#bpm:comment bpmEntity="${oaLeave}" />
</div>
</div>
</div>
</div>
<% } %>
<#bpm:nextTaskInfo bpmEntity="${oaLeave}" />
2
3
4
5
6
7
8
9
10
11
12
13
# 5)一切就绪,测试效果
到这一步说明一个请假流程就算完成了,下面贴图展示:
请假单列表:

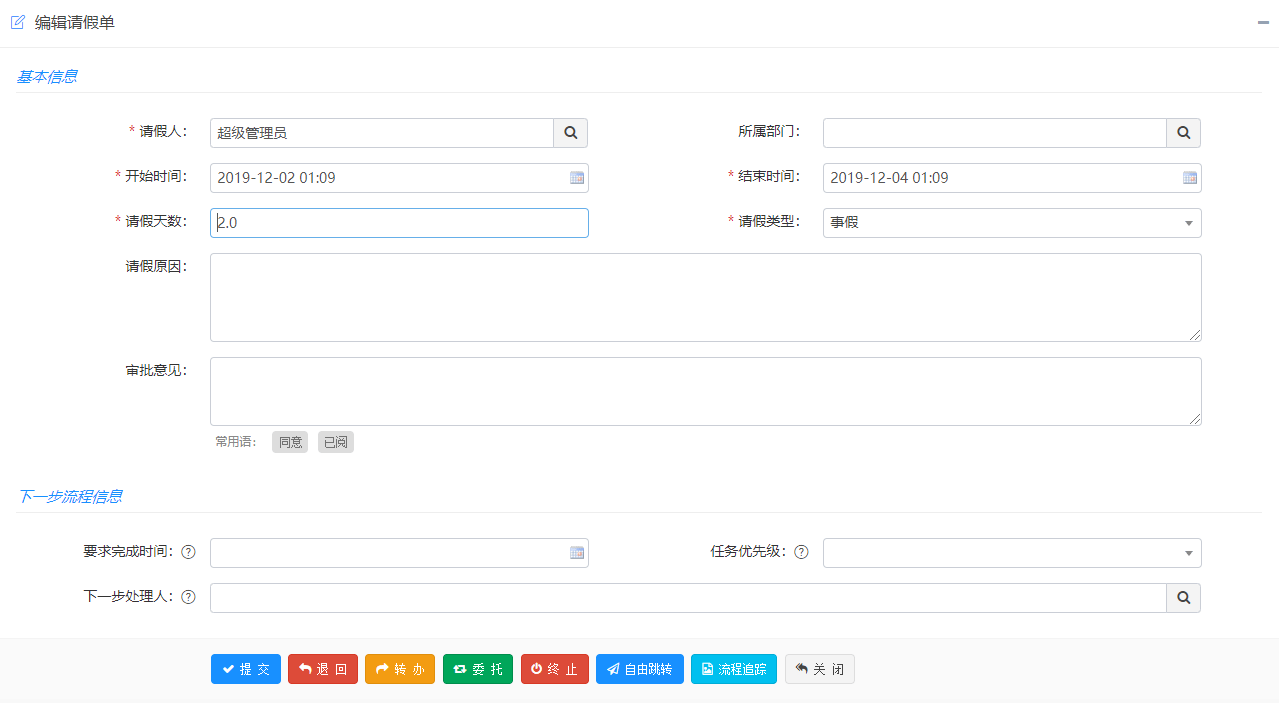

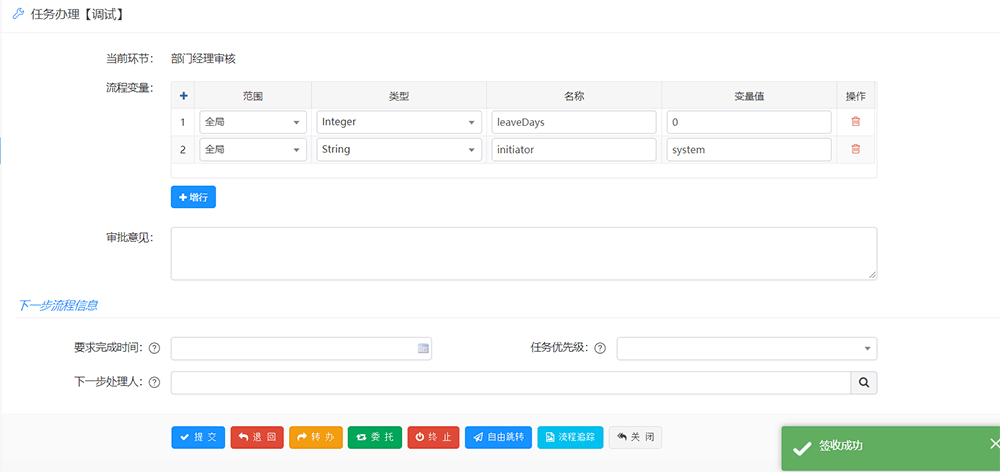

任务办理:
- 要求完成时间:下一步任务的要求完成时限,提醒作用
- 任务优先级:根据任务的等级排序,优先级越高越靠前
- 下一步处理人:下一步任务的执行人设定,若不设置,则有流程引擎自动分配
- 流程分配的下一步处理人若与当前人想符合,流程自动跳过
- **注意:**若点击办理的表单提示 “403 您的操作权限不足” 或 “404 您访问的页面不存在”,该问题一般是:流程定义 -> 表单或业务关联 -> 流程表单 -> PC表单地址,您定义的这个地址无访问权限或地址不对,您需要对这个地址给当前用户授权。

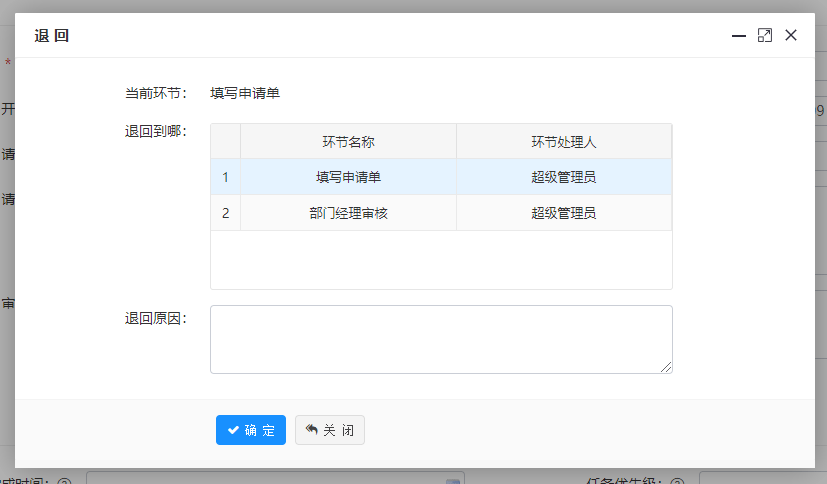

任务退回:
任务转办:
任务委托:
自由跳转(特事特办):

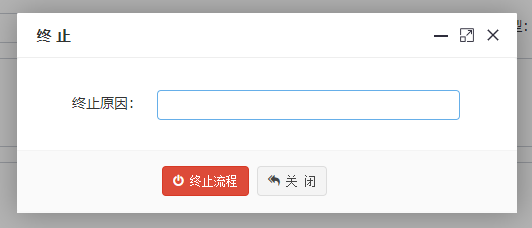

流程终止(作废):
流程跟踪信息:
# 附:API
# BpmEntity 业务流程实体
public class BpmEntity<T extends DataEntity<?>> extends DataEntity<T> {
private BpmParams bpm; // 流程相关参数
}
2
3
4
5
# BpmParams 流程接受参数
public class BpmParams implements Serializable {
private static final long serialVersionUID = 1L;
private String taskId; // 任务编号
private String procInsId; // 实例编号
private String activityId; // 活动编号
private String comment; // 审批意见
private Date dueDate; // 任务期限
private Integer priority; // 任务优先级
private String nextUserCodes; // 下一步处理人用户编码
private boolean isView; // 是否为查看表单(来自:已办、我创建、查询等)
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# button 流程按钮组件
var p = {
// 业务流程实体对象
bpmEntity: bpmEntity!,
// 业务表单Key
formKey: formKey!,
// 按钮的标签,设置为空,则不显示按钮
claimText: claimText!text('签 收'),
completeText: completeText!text('提 交'),
backText: backText!text('退 回'), // 退回到之前办理过的任务环节
turnText: turnText!text('转 办'), // 将任务转交他人办理,办理完成后继续流转
delegateText: delegateText!text('委 托'), // 任务交由被委托人办理,办理完成后返回委托人
stopText: stopText!text('终 止'), // 单据作废,结束流程实例
moveText: moveText!text('自由跳转'), // 特事特办,自由流
traceText: traceText!text('流程追踪'),
};
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
按钮事件接口:
BpmButton = window.BpmButton || {};
// 获取到任务信息后,渲染按钮前调用
BpmButton.init = function(task){ }
// 点击提交按钮时调用
BpmButton.complete = function($this, task){ }
// 点击签收按钮时调用
BpmButton.claim = function($this, task){
js.ajaxSubmit(ctx + '/bpm/bpmTask/claim', {id: task.id}, function(data){
js.showMessage(data.message);
if(data.result == Global.TRUE){
var $button = $('#bpmButton');
$button.find('.taskClaim').addClass('hide');
$button.find('.needClaim').removeClass('hide');
}
});
}
// 点击退回按钮时调用
BpmButton.back = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmTask/back?id='+task.id);
}
// 点击转发按钮时调用
BpmButton.turn = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmTask/turn?id='+task.id);
}
// 点击委托按钮时调用
BpmButton.delegate = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmTask/turn?id='+task.id+'&delegate=true');
}
// 点击自由跳转按钮时调用
BpmButton.move = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmTask/move?id='+task.id);
}
// 点击终止流程按钮时调用
BpmButton.stop = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmRuntime/stop?id='+task.procIns.id);
}
// 点击流程跟踪按钮时调用
BpmButton.trace = function($this, task){
js.addTabPage($this, $this.text(), ctx + '/bpm/bpmRuntime/trace?id='+task.procIns.id);
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
以上代码放到流程表单页面最下面
# comment 审批意见组件
var p = {
// 业务流程实体对象
bpmEntity: bpmEntity!,
};
2
3
4
5
6
# nextTaskInfo 下一步任务信息
var p = {
// 业务流程实体对象
bpmEntity: bpmEntity!,
};
2
3
4
5
6
# BpmUtils 工具类
/**
* BPM 工具
* @author ThinkGem
* @version 2019-05-20
*/
public class BpmUtils {
/**
* 根据业务实体获取流程实例
* @param bpmEntity 业务对象
* @param formKey 表单KEY
* @author ThinkGem
*/
public static BpmProcIns getProcIns(BpmEntityApi<?> bpmEntity, String formKey);
/**
* 启动流程实例,自动完成流程的第一个节点
* @param bpmEntity 业务对象
* @param formKey 表单KEY
* @param variables 流程变量
* @param transientVariables 流程瞬时变量
* @author ThinkGem
*/
public static BpmTask start(BpmEntityApi<?> bpmEntity, String formKey, Map<String, Object> variables, Map<String, Object> transientVariables);
/**
* 提交任务
* @param bpmEntity bpm.taskId 任务编号
* @param bpmEntity bpm.procInsId 实例编号
* @param bpmEntity bpm.activityId 活动编号
* @param bpmEntity bpm.comment 提交意见
* @param bpmEntity bpm.dueDate 要求完成时间
* @param bpmEntity bpm.priority 任务优先级
* @param bpmEntity bpm.nextUserCodes 任务下一步处理人
* @param variables 流程变量
* @param transientVariables 瞬时流程变量
* @author ThinkGem
*/
public static BpmTask complete(BpmEntityApi<?> bpmEntity, Map<String, Object> variables, Map<String, Object> transientVariables);
/**
* 获取业务主键数据
* @author ThinkGem
*/
public static String getBizKey(DelegateExecution execution);
/**
* 更新业务状态数据
* @author ThinkGem
*/
public static void updateStatus(DelegateExecution execution, String serviceBeanName, String status);
/**
* 判断当前执行的命令
* @author ThinkGem
*/
public static boolean isCurrentCmd(DelegateExecution execution, String cmd);
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
# 其它常用 API
根据业务查询流程实例:
String formKey = "表单Key"; String bizKey = "业务主键";
runtimeService.createProcessInstanceQuery().processInstanceBusinessKey(formKey+":"+bizKey).active().list();
2
根据流程实例查询任务:
String procInsId = "实例id";
taskService.createTaskQuery().processInstanceId(procInsId).active().list();
2
查询历史实例和任务:
historyService.createHistoricProcessInstanceQuery().listPage(1, 20);
historyService.createHistoricTaskInstanceQuery().listPage(1, 20);
2
执行自定义命令:
managementService.executeCommand(new CustomCmd("procDefId"));
拿到流程模型数据:
repositoryService.getBpmnModel(processDefinitionId);
获取任务节点数据:
BpmnModel bpmnModel = FlowableUtils.getBpmnModel();
UserTask userTask = FlowableUtils.getUserTask(bpmnModel, "节点id");
List<SequenceFlow> outgoingFlows = userTask.getOutgoingFlows();
outgoingFlows.forEach(sequenceFlow -> {
String nextUserTaskId = sequenceFlow.getTargetFlowElement().getId();
UserTask nextUserTask = FlowableUtils.getUserTask(bpmnModel, nextUserTaskId);
});
2
3
4
5
6
7
# BPM参数配置
flowable:
# 生成图文字体名称设置
activityFontName: "宋体"
labelFontName: "宋体"
annotationFontName: "宋体"
# ACT 表的前缀
dataSourcePrefix: ~
# 表前缀中是否支持包含 schema
tablePrefixIsSchema: false
# 是否自动创建或更新数据表
databaseSchemaUpdate: true
# 流程引擎的 MyBatis 映射文件配置
mybatisMappingFile: bpm/mapping/mappings.xml
# IDM 模块的 MyBatis 映射文件配置
idmMybatisMappingFile: bpm/idm/mapping/mappings.xml
# Modeler 模块的 MyBatis 映射文件配置
modelerMybatisMappingFile: bpm/modeler/mapping/mappings.xml
# 是否自动部署流程定义
checkProcessDefinitions: true
# 自动部署流程定义重复检查,是否部署资源内容
checkProcessDefinitionsAndContent: false
# 可以独立关闭 BPM 的租户模块(若不启用,默认租户为 0)
tenant.enabled: true
# 自定义流程事件(全局事件),指定 Class 全称,多个用逗号隔开(实现 FlowableEventListener 接口)
eventListeners: ~
# 分类表名称(v4.7.1+ 有 bpm_category 迁移到 biz_category)
categoryTableName: biz_category
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
# 导出导入流程
该功能是 v4.3.0 新增功能,可快速导出和导入流程 zip 压缩包(包含:流程bpmn、流程图、表单、流程事件)。
进入流程定义管理菜单,找到要导出的流程,点击操作列里的“导出”按钮即可下载 zip 文件。
点击右上角的“导入流程”,可快速导入 zip 文件里包含的流程、表单和事件等信息。
# 流程退回命令
BpmTask params = new BpmTask();
// 当前任务ID
params.setId(taskId);
// 退回到第一步
params.setActivityId(BpmTask.BACK_TASK_FIRST);
// 退回到上一步
params.setActivityId(BpmTask.BACK_TASK_PREV);
// 执行退回命令
bpmTaskService.backTask(params);
2
3
4
5
6
7
8
9
# 分配人高级应用
除了通过用户或角色分配人员,我们还可以通过程序逻辑计算出结果,进行分配:
下面我们来举例:根据某角色并在某部门的用户分配方法
EmpUserDao.xml 里添加
<select id="findUserByRoleAndOffice" resultType="EmpUser">
SELECT
a.user_code, a.user_name
FROM js_sys_user a
JOIN js_sys_user_role ur ON ur.user_code = a.user_code
JOIN js_sys_employee e ON e.emp_code = a.ref_code
JOIN js_sys_office o ON o.office_code = e.office_code
WHERE ur.role_code = #{roleCodes}
AND o.office_code= #{officeCodes}
</select>
2
3
4
5
6
7
8
9
10
EmpUserService.java 里添加
public List<String> findUserByRoleAndOffice(String roleCodes, String officeCodes) {
List<EmpUser> userList = dao.findUserByRoleAndOffice(roleCodes, officeCodes);
return userList.stream().map(EmpUser:getUserCode).collect(Collectors.toList());
}
2
3
4
数据有了,但还需要传递给流程引擎,下面我们举例 2 种调用方法:
方法一:
直接在分配人填写表达式,可以调用 Spring Bean 的方法:
流程设计器里,点击任务节点 -> 分配用户 -> 候选用户 -> 填写如下表达式:
${empUserService.findUserByRoleAndOffice("dept", "SDJN01")}
- 处理人为一个人的时候,填写到 “分配” 文本框中
- 处理人为多人的时候,填写到 “候选用户” 文本框中
- 返回数据为多个角色的时候,填写到 “候选组” 文本框中
方法二:
利用流程事件脚本设置流程变量的方式
1)字典里添加活动开始事件类型(如果存在,则忽略)

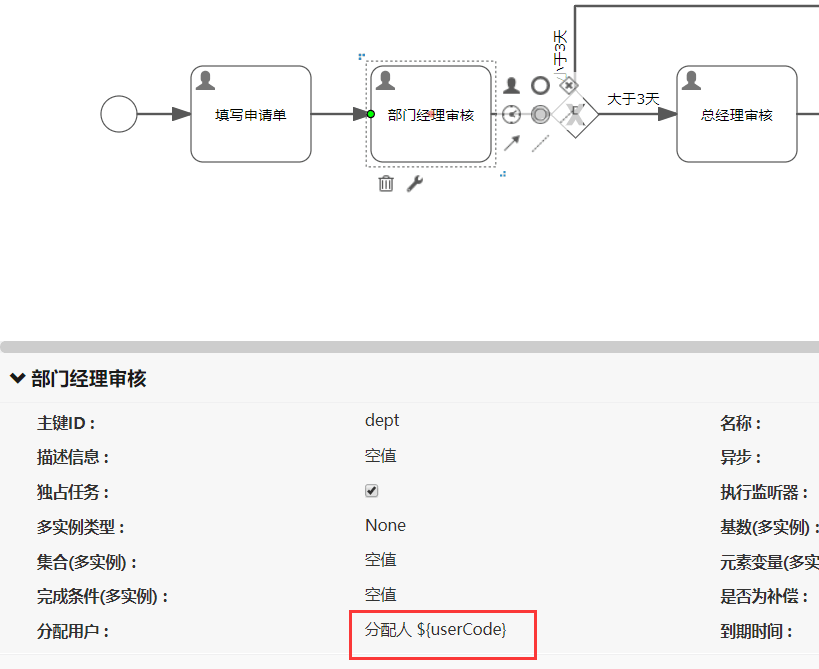

2)给节点设置接受人变量
- 处理人一个人的时候,设置 userCode 到 “分配人” 文本框里
- 处理人多个人的时候,设置 userCode 到 “候选用户” 里

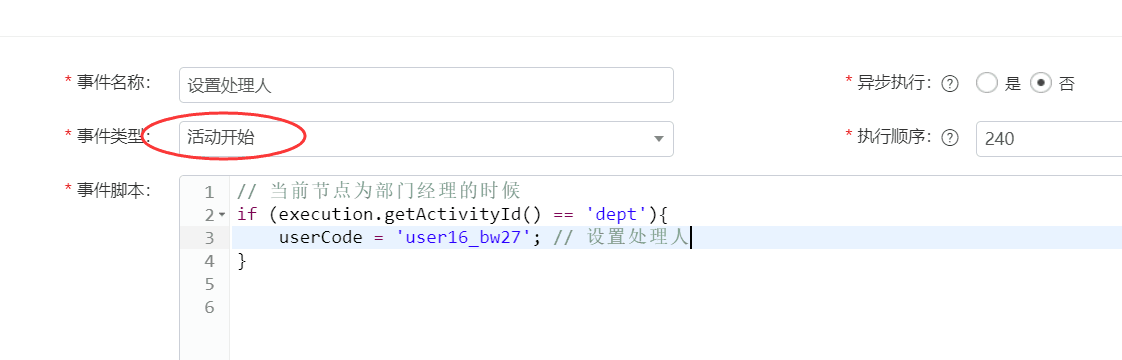

3)给节点添加事件,进入节点时在脚本中赋值
上图是直接赋值处理人,如何调用刚才我们写的方法呢,写如下脚本即可:
def empUserService = SpringUtils.getBean("empUserService");
String userCode = empUserService.findUserByRoleAndOffice("dept", "SDJN01");
execution.setVariable("userCode", userCode);
2
3
常见问题
- 设置 “分配人” 的时候,表达式结果如 userCode 变量应该为
String
类型; - 设置 “候选用户” 或 “候选组” 的时候,表达式结果为
List<String>
类型。 - 若提示 userCode 属性未定义,也可以尝试这样赋值:
execution.setVariable("userCode", "user16_bw27");
# 流程事件中得到处理人
创建事件类型:任务创建
println "==================== 获取任务处理人 ";
if (eventEntity != null && eventEntity instanceof org.flowable.task.service.impl
.persistence.entity.TaskEntity){
// 如果设定了下一步处理人
String nextUserCodes = com.jeesite.common.web.http.ServletUtils.getParameter('nextUserCodes');
if (StringUtils.isNotBlank(nextUserCodes)){
println "下一步处理人:" + nextUserCodes;
}
// 如果是有处理人,则排除当前处理人
else if (StringUtils.isNotBlank(eventEntity.getAssignee())){
if (!eventEntity.getAssignee().equals(UserUtils.getUser().getUserCode())){
println "处理人:" + eventEntity.getAssignee();
}
}
// 如果是组任务
else{
for (org.flowable.identitylink.service.impl.persistence.entity.
IdentityLinkEntity e : eventEntity.getCandidates()){
println "候选组:" + e.getGroupId();
}
}
}
println "==================== 获取任务处理人 end ";
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
在该事件里,到的处理人或候选组后,可用于发送消息等。
发送消息参考:https://gitee.com/thinkgem/jeesite5/issues/I5EUTI (opens new window)
# 流程事件中得到流转命令
import com.jeesite.modules.bpm.utils.BpmUtils;
if (BpmUtils.isCurrentCmd(execution, 'start')){
println '启动';
}
else if (BpmUtils.isCurrentCmd(execution, 'claim')){
println '签收';
}
else if (BpmUtils.isCurrentCmd(execution, 'complete')){
println '提交';
}
else if (BpmUtils.isCurrentCmd(execution, 'back')){
println '退回';
}
else if (BpmUtils.isCurrentCmd(execution, 'turn')){
println '转办';
}
else if (BpmUtils.isCurrentCmd(execution, 'delegate')){
println '委托';
}
else if (BpmUtils.isCurrentCmd(execution, 'stop')){
println '终止';
}
else if (BpmUtils.isCurrentCmd(execution, 'move')){
println '自由跳转';
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# 得到下一步处理人信息
接口获取:
POST: /a/bpm/bpmTask/getNextUser
RequestBody:
{
prodDefKey: '流程定义Key',
activityId: '当前活动ID',
dataMap: {}
}
2
3
4
5
6
7
Java 工具:
NextNodeParams params = new NextNodeParams();
params.setProdDefKey("流程定义Key");
params.setActivityId("当前活动ID");
params.setVariables("下一步节点用到的流程变量");
List<UserTask> taskList = BpmNextNodeUtils.getNextUserTasks(params);
System.out.println(taskList);
2
3
4
5
6
# 每个环节使用不同的表单
- 进入“业务流程 -> 流程管控 -> 流程定义”菜单。找到“您要配置的流程定义”数据行,点击“业务关联”操作按钮,进入“流程表单”界面。
- 一个流程可以关联多个业务单据,如:某公司8种费用审批流程,表单不一样,但流程相同,这里的表单 key 对应一种费用。表单的版本对应流程的版本,当新发布一个流程定义的时候,流程表单也跟随新增版本。
- 流程表单是一个树结构,顶级表单定义为全局表单(对所有环节生效);下级表单为环节表单(该表单只对指定环节生效)。若没有定义环节表单的环节,则获取全局表单数据。
- 当指定多表单的 URL 时,需传递一个业务主键,这个业务主键贯穿整个流程,是全部环节表单的重要关联关系。如在发起表单,业务主键是ID,而在环节表单中,业务主键应该是一个外键(发起表的ID)。
# 会签参数配置
# 多实例参数
- 多实例类型:Parallel(并行,并发执行);Sequential(串行,按顺序执行)
- 多实例基数:定义多实例的基数,指定多实例会签人数,循环多少次后结束,一般设定会签人集合的大小,例如:${num} (提交任务的时候设定该变量,类型为
Integer
) - 多实例集合变量名:定义多实例集合的变量名,指定会签人的集合,根据集合中元素去创建任务数量,例如:pers (提交任务的时候设定该变量,类型为
List<String>
) - 多实例元素变量名:集合中每个元素的变量名,可在每个任务中获取,例如:per (将该变量名设定到分配人,如:${per})
- 多实例完成条件:定义多实例的完成条件,内置多实例变量包括:nrOfInstances(实例总数)、nrOfActiveInstances(当前还未完成的,对于顺序的多实例,此值总是1)、nrOfCompletedInstances(已完成的实例个数),例如:${nrOfCompletedInstances/nrOfInstances >= 0.8} (说明当有 80% 的任务完成时,完成此多实例)、${nrOfCompletedInstances/nrOfInstances == 1} (说明全部任务都完成时,完成此多实例)
# 配置举例说明
1、第一种,简单情况:明确会签人员的个数,会签人员全部签收后,再继续流转
- 多实例类型:Parallel(并行)
- 多实例基数:${num}
- 多实例集合变量名:pers
- 多实例元素变量名:per
- 多实例完成条件:空(无需设定)
- 分配用户:固定值:分配: ${per}
2、第二种:复杂情况:会签人员部分签收后(如 80%),或更复杂的计算条件通过后,再继续流转
- 多实例类型:Parallel(并行)
- 多实例基数:空(无需设定)
- 多实例集合变量名:pers
- 多实例元素变量名:per
- 多实例完成条件:${nrOfCompletedInstances/nrOfInstances >= 0.8}
- 分配用户:固定值:分配: ${per}
Java 调用举例
// 1) 设置流程变量
Map<String, Object> variables = MapUtils.newHashMap();
List<String> pers = ListUtils.newArrayList("user1", "user2");; // 会签人员列表
variables.put("num", pers.size()); // 第一种需要设置,第二种无需设置
variables.put("pers", pers);
// 2) 启动流程示例
BpmUtils.start(oaLeave, "leave", variables, null);
// or 提交流程任务
BpmUtils.complete(oaLeave, variables, null);
2
3
4
5
6
7
8
9
# Flowable 学习资源
Flowable 官方文档:https://jeesite.com/front/flowable/6.5.0/bpmn/index.html (opens new window)
Flowable 数据字典表结构:https://my.oschina.net/thinkgem/blog/4765491 (opens new window)
Flowable 表结构的 Excel 版本可联系售后人员获取。
# Cloud 中使用 BPM 模块
# 1、引入依赖
v4.2.3 打开 jeesite-cloud-module-core 项目的 pom.xml 文件,加入如下模块依赖代码
<!-- 业务流程 Rest -->
<dependency>
<groupId>com.jeesite</groupId>
<artifactId>jeesite-cloud-module-bpm-rest</artifactId>
<version>${project.parent.version}</version>
</dependency>
2
3
4
5
6
v4.3.0+ 无需加入到 jeesite-cloud-module-core 直接启动 jeesite-cloud-module-bpm 项目即可。
打开 jeesite-cloud-module-test1-client 项目的 pom.xml 文件,加入如下模块依赖代码
<!-- 业务流程 Client -->
<dependency>
<groupId>com.jeesite</groupId>
<artifactId>jeesite-cloud-module-bpm-client</artifactId>
<version>${project.parent.version}</version>
</dependency>
2
3
4
5
6
# 2、新建测试代码
@Controller
@RequestMapping(value = "${adminPath}/test1/testData")
public class TestData1Controller2 extends BaseController {
/**
* 业务流程测试
*/
@RequiresPermissions("test:testData:edit")
@RequestMapping(value = "bpmTest")
@ResponseBody
public String bpmTest() {
// 模拟创建一个业务实体对象
BpmEntity<?> bpmEntity = new BpmEntity<EmpUser>(){
private static final long serialVersionUID = 1L;
private String bpmEntityId = IdGen.nextId();
@Override
public String getId() {
return bpmEntityId;
}
};
Map<String, Object> variables = MapUtils.newHashMap();
variables.put("leaveDays", 5);
// 启动流程
BpmTask start = BpmUtils.start(bpmEntity, "leave", variables, null);
System.out.println("启动流程实例:"+start.getProcIns().getId());
// 根据业务表单获取流程实例
BpmProcIns procIns = BpmUtils.getProcIns(bpmEntity, "leave");
System.out.println("获取流程实例:"+procIns.getId());
// 查询并完成流程实例下的任务,直到全部任务都已经完成
BpmTaskServiceClient bean = SpringUtils.getBean(BpmTaskServiceClient.class);
while(true){
BpmTask where = new BpmTask(procIns);
where.setStatus(BpmTask.STATUS_UNFINISHED);
Page<BpmTask> page = bean.findTaskPage(where);
List<BpmTask> list = page.getList();
System.out.println("====== 任务数:"+list.size());
if (list.size() == 0){
break;
}
for (BpmTask task : list) {
bpmEntity.getBpm().setTaskId(task.getId());
if (StringUtils.isBlank(task.getAssignee())){
System.out.println("签收任务:"+task.getId());
bean.claimTask(task);
}
System.out.println("转办任务:"+task.getId());
task.setUserCode("admin");
bean.turnTask(task);
System.out.println("完成任务:"+task.getId());
BpmUtils.complete(bpmEntity, variables, null);
}
}
return renderResult(Global.TRUE, "业务流程测试完成,请打开 "
+ Global.getProperty("spring.application.name")
+ " 控制台,查看执行状态!");
}
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
# 3、运行测试代码
直接访问:http://127.0.0.1:8980/js/a/test1/testData/bpmTest (opens new window)
# 微服务环境下常见问题
- 流程事件脚本提示
No bean named 'xxx' available
没有 Bean,解决方法:- 确保该类是否在当前
bpm
微服务下存在,若不存在请在cloud-module-bpm
里引入对应bean
的client
包 - 将
BpmUtils
换为BpmCloudUtils
专属工具,进行updateStatus
操作 - 默认通过 benaName 方式获取 Service Bean,可以更改为 className 方式获取
- 如果出现事务锁
Lock wait timeout exceeded
请更新BpmCloudUtils
文件
- 确保该类是否在当前
